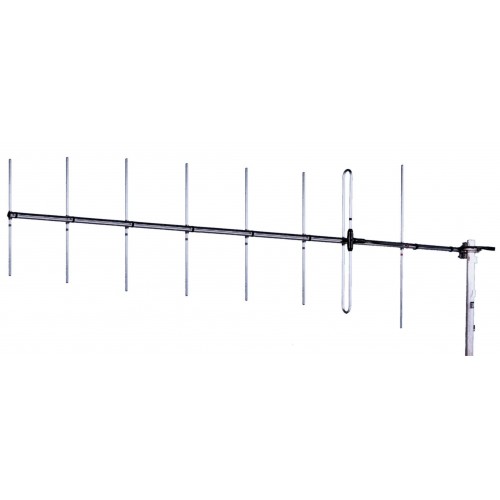

8 element Yagi 155-175 MHz

Beschreibung

An 8-element VHF Yagi antenna for PMR/Trunked Radio and Broadcast applications. Produced to the highest quality standards, these robust antenna designs will ensure reliable operation in harsh environmental conditions.
• Former Jaybeam brand product.

Spezifikationen

Elektrisch DE
Frequenz 155 - 175 MHz
Polarisation Linear (vertikal und horizontal)
Öffnungswinkel 3 dB, vertikal 45 °
Öffnungswinkel 3 dB, horizontal 54 °
Impedanz 50 Ω
Gewinn 10 dBd (12.2 dBi)
VSWR < 1.5:1
Max. Eingangsleistung 150 W
Front-Zur-Zurück-Verhältnis > 20 dB
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
Mechanisch DE
Anschlusstyp N (f) an 3m RG213 / U Kabel
Materialien Boom, 32 mm dia. aluminium
elements, 12.7 mm dia. aluminium
balun, Fully moulded enclosure
Länge 3220 mm / 126.77 in.
Windlast 236 N (160km/h)
Gewicht 5.7 kg / 12.57 lb
Montagehalterung 3202078/68 + 3201079/00
(Ordered Separately)
Alternative Montagehalterung 0900912/00, 0302032/68, or 0300064/00 + U-Bolts to match mounting pipe diameter
(Ordered Separately)

Diagram and Mounting

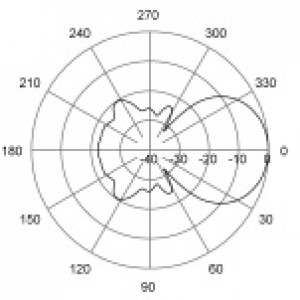

STRAHLUNGSDIAGRAMM

E-Plane | 165 MHz E-Plane | 165 MHz

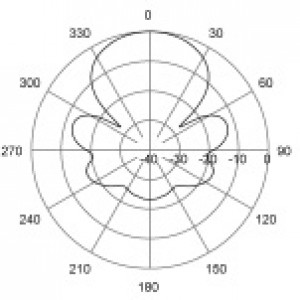

STRAHLUNGSDIAGRAMM

H-Plane | 165 MHz H-Plane | 165 MHz

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
8 element Yagi 155-175 MHz 7043155 155 - 175 MHz
Galvanised steel crossover bracket 32/50mm 0900912/00
Pressed steel cross clamp 2" x 1-1/4" (JBL73) 0302032/68
Cast aluminium cross clamp, circular 0300064/00
M8 x 50mm (2") U-Bolts (1 Pair) 4884036/00
M8 x 75mm (3") U-Bolts (1 Pair) 4884076/00
Fixed norstel / coupler clamp (cross clamp) 3202078/68
Increasing sleeve 3201079/00
