Dipolantennen7050075

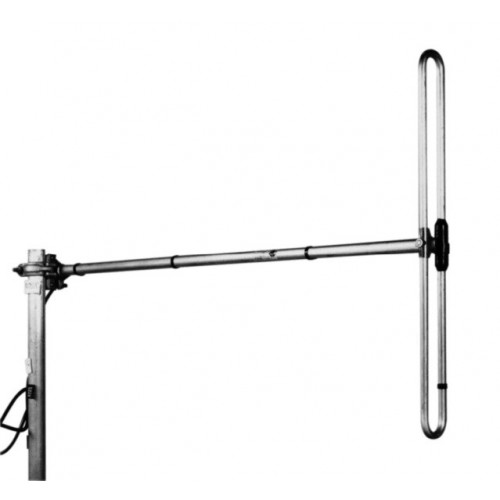

Centre fed dipole 75 - 88 MHz

Beschreibung

  • A VHF Center Fed Dipole antenna for PMR/Trunked Radio, Broadcast and VHF Aircraft Band applications.
  • Multiple dipoles can be mounted on a tower and connected with a phasing harness to form a high gain, stacked array.
  • Produced to the highest quality standards these robust antenna designs will ensure reliable operation in harsh environmental conditions.
  • Former Jaybeam brand product.

Spezifikationen

Elektrisch DE
Modell 7050075
Frequenz 75 - 88 MHz
Max. Eingangsleistung 150 W
Polarisation Linear (vertikal und horizontal)
Öffnungswinkel 3 dB, vertikal 80 °
Öffnungswinkel 3 dB, horizontal Omni - will depend on mounting distance from mast.
Impedanz 50 Ω
Gewinn 0 dBd (omni - will depend on mounting distance from mast)
VSWR < 1.5:1
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
Mechanisch DE
Anschlusstyp N(f) an 3m RG213 / U Kabel
Materialien Boom, 32 mm dia. aluminium
elements, 19.1 mm dia. aluminium
balun, fully moulded enclosure
Abmessungen 1370 x 1640 x 110 mm (L x H x D)
Windlast 160 N (160 km/h)
Gewicht ca. 2.5 kg
Montagehalterung 3202078/68 + 3201079/00
(Ordered Separately)
Alternative Montagehalterung 0900912/00, 0302032/68, or 0300064/00 + U-Bolts to match mounting pipe diameter
(Ordered Separately)

Diagramm und Montage

Strahlungsdiagramm

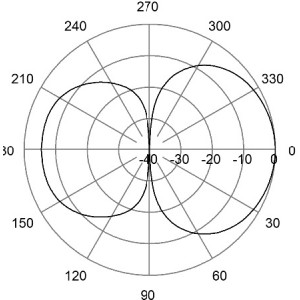

E-Plane | 82 MHz E-Plane | 82 MHz

Strahlungsdiagramm

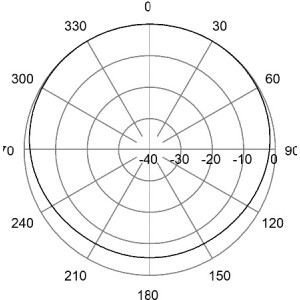

H-Plane | 82 MHz H-Plane | 82 MHz

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
Centre fed dipole 7050075 75 - 88 MHz Verfügbarkeit
Accessories
Galvanised steel crossover bracket 32/50 mm 0900912/00 Verfügbarkeit
Pressed steel cross clamp 2" x 1-1/4" (JBL73) 0302032/68 Verfügbarkeit
Cast aluminium cross clamp, circular 0300064/00 Verfügbarkeit
M8 x 50 mm (2") U-Bolts (1 Pair) 4884036/00 Verfügbarkeit
M8 x 75 mm (3") U-Bolts (1 Pair) 4884076/00 Verfügbarkeit
Fixed norstel / coupler clamp (cross clamp) 3202078/68 Verfügbarkeit
Increasing sleeve 3201079/00 Verfügbarkeit
