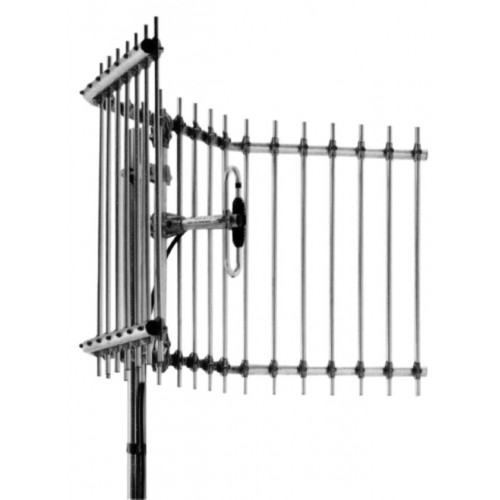

Corner reflector 380-430 MHz

Beschreibung

A UHF Corner Reflector antenna designed for TETRA networks. This antenna provides approximately the same gain as an 8-Element Yagi antenna but with improved F/B ratio and reduced sidelobes in the horizontal plane. Produced to the highest quality standards, these robust antenna designs will ensure reliable operation in harsh environmental conditions.
• Former Jaybeam brand product.

Spezifikationen

Elektrisch DE
Frequenz 380 - 430 MHz
Max. Eingangsleistung 150 W
Polarisation Linear (vertikal und horizontal)
Öffnungswinkel 3 dB, vertikal 56 °
Öffnungswinkel 3 dB, horizontal 41 °
Impedanz 50 Ω
Gewinn 9.5 dBd (11.7 dBi)
VSWR < 1.5:1
Front-Zur-Zurück-Verhältnis > 25 dB
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
Mechanisch DE
Anschlusstyp N (f) an 3m RG213 / U Kabel
Materialien Boom, 32 mm dia. aluminium
elements, 12.7 mm dia. aluminium
balun, Fully moulded enclosure
Abmessungen 1500 x 700 x 600 mm
Windlast 510 N (160km/h)
Gewicht 16.5 kg / 36.38 lb
Montagehalterung 0300120/00
(Ordered Separately)

Diagram and Mounting

STRAHLUNGSDIAGRAMM

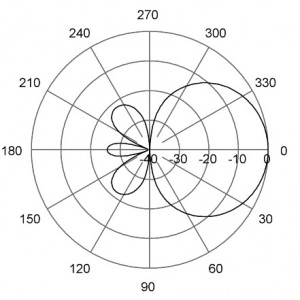

E-Plane | 405 MHz E-Plane | 405 MHz

STRAHLUNGSDIAGRAMM

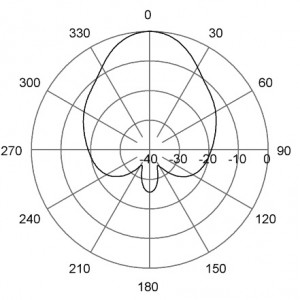

H-Plane | 405 MHz H-Plane | 405 MHz

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
Corner reflector 380-430 MHz 7129405 380 - 430 MHz
Galvanised steel parallel bracket 32-60mm (PAIR) 0300120/00
