NavigationsantennenMA 70/GPS 4/...

Dualband Antenne für das UHF-Band, z. TETRA, CDMA, ICE und GPS

Beschreibung

  • Diese Kombiantenne ist für den Einsatz im UHF Band (z.B. TETRA, CDMA, Eis etc.) sowie GPS (aktiv) konzipiert.
  • Die Antenne besteht aus einem Hochleistungs-Antennenelement im Glasfiberrohr, einer im Fuß integrierten aktiven GPS-Antenne, sowie einem low-loss Filter. Somit ist lediglich ein gemeinsames Kabel erforderlich.
  • Das Antennenelement ist eine ½ λ Antenne für das UHF-Band. Frequenzmodelle im Bereich von 380 - 467 MHz verfügbar.
  • Die GPS Antenne hat eine vollständige hemisphärische Abdeckung sowie einen integrierten, rauscharmen Hochleistungsverstärker.
  • Die für den Verstärker erforderliche Spannungsversorgung (5 V DC) wird durch das Antennenkabel heraufgeführt. Es können bis zu 30 m RG 214/U Koaxialkabel zwischen Antenne und GPS Empfänger verlegt werden.
  • Eine sorgfältige Materialauswahl gewährleistet einen Betrieb unter rauesten klimatischen Bedingungen und sichert jahrelangen störungsfreien Betrieb.

Spezifikationen

Elektrisch DE
Frequenz Modelle innerhalb von 380 - 467 MHz
Max. Eingangsleistung 25 W
Polarisation Vertikal
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR < 2.0:1
Bandbreite 5 % of freq. @ VSWR ≤ 1.5
Mechanisch DE
Anschlusstyp N(f)
Materialien Schutzrohr: Polyurethanbeschichtetes Glasfiber
Flansch : Messing, verchromt
Farbe Weiß
Windbereich 0.018 sq. m
Windlast 23 N (160km/h)
Höhe ca. 730 mm
Gewicht ca. 0.9 kg
Montage Standardmäßig auf glatten Flächen. Mit optionalem DM Mounting Kit auf geneigten Flächen. Mit optionalem SM-MAS an 30 - 44 mm Mastrohr.
GPS-Antenne
P1dB (GPS-Verstärker) 10 dBm
Gewinn (GPS) 32 dBi
Antennentyp (GPS) Quadrifilar Helix Active antenna
Lärmfigur (GPS-Verstärker) < 3 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
Selektivität (GPS-Verstärker) > 20 dB down @ ± 100 MHz
Frequenz (GPS) 1575 MHz
Stromversorgung (GPS) 5 ± 0.5 VDC
(3 V bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) 0.044 mA
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Umwelt
Betriebstemperaturbereich -30 to 70 °C

Bestellbezeichnungen

Modell Produkt Nr. Beschreibung Frequenz
MA 70/GPS 4/TETRA-l 110000200 380 - 400 MHz Verfügbarkeit
MA 70/GPS 4/TETRA-h 110000201 410 - 430 MHz Verfügbarkeit
MA 70/GPS 4/CDMA 110000202 453 - 467 MHz Verfügbarkeit
MA 70/GPS 4/ice.net 110000223 453 - 467 MHz Verfügbarkeit
MA 70/GPS 4/NET 1 110000224 453 - 467 MHz Verfügbarkeit
Zubehör
DM Mounting Kit 112000001 Verfügbarkeit
SM-MAS 110000196 Verfügbarkeit
DIPX 1000/1550-DC-H 200000749 Verfügbarkeit
PRO-DIPX 1000/1550-DC-H 200000799 Verfügbarkeit
PRO-DIPX 1000/1550-DC-L XS 200001622 DC Pass: Low-Port Verfügbarkeit
PRO-DIPX 1000/1550-DC-H XS 200001998 DC Pass: High-port Verfügbarkeit
PRO-DIPX 1000/1550-DC-LH XS 200001999 DC Pass: Low und high port Verfügbarkeit
PRO-DIPX 1000/1550-NO-DC XS 200002000 Kein DC Pass Verfügbarkeit

Montagehinweise

Standard Montage-Kit (beiliegend).

DM Montagekit für Deckmontage - separat zu bestellen.

SM MAS Holeplacing

SM-MAS Montagekit für seitliche Montage bzw. Mastmontage - separat zu bestellen.

Montagehinweise

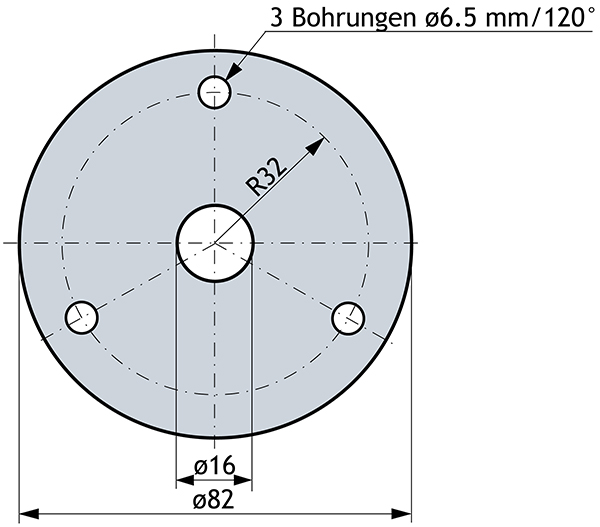

AAC 1 BCL 1 KA monting D

Diagramm

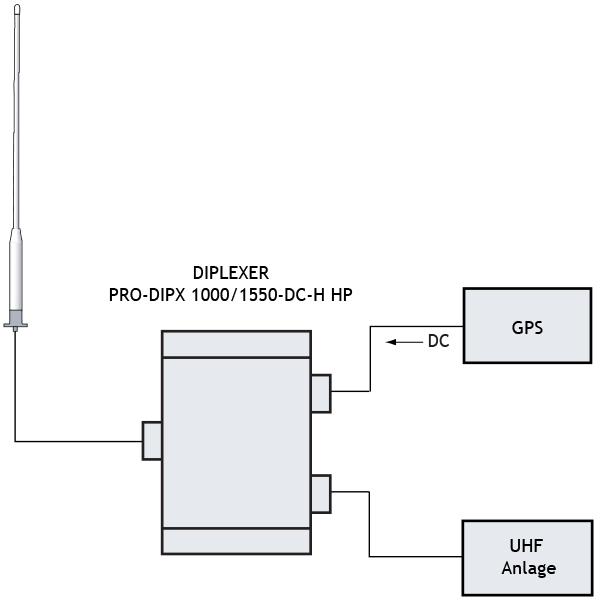

MA 70!GPS4 diagram D

Alternativ ist der DIPLEXER DIPX 1000/1550-DC-H verwendbar. Entweder Filter muss separat bestellt werden.

Typisches Strahlungsdiagramm für das UHF-Band

Typical Radiation Pattern (E-Plane)



Typical Radiation Pattern (H-Plane)



Typisches gawinn und VSWR-Kurven

Typischer Dämpfungsverlauf und Strahlungs-diagramm Für den GPS-teil (1575 MHz)

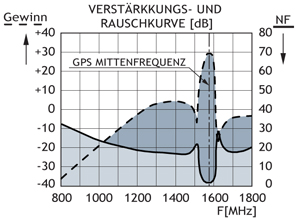

gps 4 resp kurve2 D

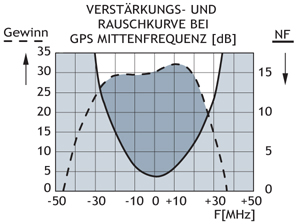

gps 4 resp kurve1 D

Vertikales Strahlungsdiagramm

AIS2 GPS4 R pattern
