- GPS-Flachantenne für feste Installationen.
- Vollständige hemisphärische Abdeckung.
- Eingebauter, rauscharmer Hochleistungsverstärker.
- Zirkular rechtsdrehende Polarisation (RHCP).
- 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
- DC Versorgung durch den HF-Anschluss.
- EMC geprüft gem. IEC 801 und IEC 255.
- Mit FME-female Anschluss versehen.
- Große Auswahl an FME-Zubehör verfügbar.
- Doppelseitiges Klebeverfahren für schnelle, zuverlässige Befestigung.
- ECE R118.02 zugelassenes Kabel.
NavigationsantennenGPS 2000 QM
Aktive Empfangsantenne für das 1575 MHz NAVSTAR GPS Satellitennavigations- System für landmobile und maritime Anwendungen
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||

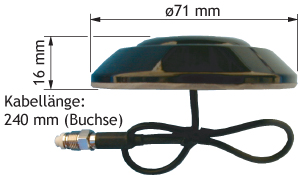

| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| GPS-Antenne | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
| Umwelt | ||
|---|---|---|
|
||
| Netzteil DE | ||
|---|---|---|
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | ||
|---|---|---|---|
| GPS 2000 QM | 112000037 | Verfügbarkeit | |
| Zubehör FME-Kabel | |||
| 1 m FME(f) | 130000437 | Verfügbarkeit | |
| 2 m FME(f) | 130000447 | Verfügbarkeit | |
| 3 m FME(f) | 130000457 | Verfügbarkeit | |
| 4 m FME(f) | 130000466 | Verfügbarkeit | |
| 5 m FME(f) | 130000474 | Verfügbarkeit | |
| 5 m FME(f) | 130000483 | Verfügbarkeit | |
| 4 m FME-white(f) | 110000064 | Verfügbarkeit | |
| 6 m FME-white(f) | 110000066 | Verfügbarkeit | |
| 12 m FME-white(f) | 110000068 | Verfügbarkeit | |
| 18 m FME-white(f) | 110000069 | Verfügbarkeit | |
| Zubehör FME-Adapter | |||
| FME(f)-FME(f) | 130000583 | Verfügbarkeit | |
| FME(m)-P(m) (Prolongation) | 130000565 | Verfügbarkeit | |
| FME(m)-N(m) | 130000571 | Verfügbarkeit | |
| FME(m)-FSMA (Female-SMA) | 130000578 | Verfügbarkeit | |
| FME(m)-BNC(m) | 130000566 | Verfügbarkeit | |
| FME(m)-TNC(m) | 130000569 | Verfügbarkeit | |
| FME(m)-UHF(m) | 130000572 | Verfügbarkeit | |
| FME(m)-MUHF(m) (Mini-UHF) | 130000573 | Verfügbarkeit | |
| FME(m)-EMUHF(m) (Elbow-MUHF) | 130000582 | Verfügbarkeit | |
| FME(m)-EBNC(m) (Elbow-BNC) | 130000580 | Verfügbarkeit | |
| FME(m)-ETNC(m) (Elbow-TNC) | 130000581 | Verfügbarkeit | |
| FME(m)-SMA(m) | 130000577 | Verfügbarkeit | |
| MFME(m)-MSMC(m) | 130001573 | Verfügbarkeit | |
FME-System Zubehör - Hinweis
Für weitere Informationen über unsere FME-Kabel und FME-Steckern typen vergleichen Sie in den Datenblättern zu Kabel und Steckern unter Zubehör.

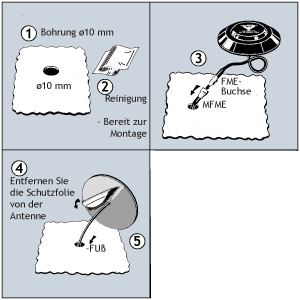

Montagehinweise
1. Montagevorbereitung
- Die Umgebungs- und Fahrzeugtemperatur muss bei Installation mindestens +15 ºC betragen, und die Montagefläche muss trocken und sauber sein.
2. INSTALLATION
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. KLEBEHINWEIS
- Eine sorgfältig gereinigte, trockene Montagefläche ist für ein gut haftendes Montageresultat erforderlich.
- Ein hoher Anpressdruck erhöht die Haftkraft.
- Idealer Montagetemperaturbereich ist +20ºC bis +38ºC, kann auf +15ºC vermindert werden. Nach Montage ist die Haftkraft im Bereich von -30ºC und +70ºC gewährleistet.
Typischer kurvenverlauf
Vertikales Strahlungsdiagramm
EU Konformitätserklärung
Amphenol Procom erklärt hiermit, dass das Produkt GPS 2000 QM die Vorgaben der EU Richtlinie 2014/53/EU erfüllt und
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:
