- Der Radiant wird vom Fuß bis zu dem Punkt gemessen, an dem sie sich mit der GP-Basis verbinden. Das Abstrahlelement wird jedoch vom oberen Ende bis zum schwarzen Isolator gemessen.
- GP 80 ist eine Glasfiber-Groundplane Antenne mit 3 Gegengewichtsstäben.
- Die Antenne ist innerhalb des 4m Frequenzbandes zwischen 66...88 MHz, bei Bedarf jedoch bis zu 150 MHz durch Kürzen justierbar.
- Die u.a. Schneidediagramme zeigen die Länge von Strahler und Radialen für die benötigte Frequenz und sind als Justierhinweis zu verstehen. Empfehlenswert ist eine Feinjustierung mit Hilfe eines VSWR-Meters.
- Die Antenne besteht aus einem GP-Kopf aus Messing, einem Glasfiberstrahler und 3 Glasfiber-Radialen.
- Die GP 80 ist aus erstklassigen Materialien für langjährigen, wartungsfreien Dauerbetrieb hergestellt.
- LW-SS-1 "Montagehalter und GP Adapter ist als Zubehör erhältlich.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | ||
|---|---|---|---|
| GP 80 | 100000061 | Verfügbarkeit | |
| GP 80/42 mm | 100000062 | Verfügbarkeit | |
| Accessories | |||
| LW-SS-1" | 110000394 | Verfügbarkeit | |
| GP Adaptor | 100000679 | Verfügbarkeit | |

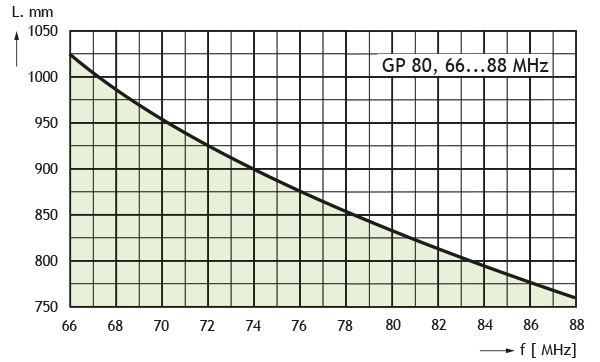

Schneidediagramm
Bitte Beachten
Die GP 80 kann optional mit einem GP-Kopf zur Montage auf 42 mm Mastrohren (Standard ist 38 mm) geliefert werden. Bestellbezeichnung : GP 80/42 mm.
