CXL 2-3C-PT

Omni-AntennenCXL 2-3C-PT

Robuste, blitzstromgeprüfte 3 dBd Rundstrahlantenne, für 150 MHz Band

Beschreibung

  • CXL 2-3C-PT ist eine robuste, vertikal polarisierte, rundstrahlende 3 dBd Festationsantenne, die das 150 MHz Band komplett abdeckt.
  • Die Antenne wurde durch das Prüflabor der FH-Kiel nach den Anforderungen eines Blitzeinschlag der Kurvenform (10/350 µs Impuls/150KA gem. EN 62305-1
  • Die Antenne verfügt über unseren "C" Mastbeschlag für hohe Belastungen, aus epoxid-beschichtetem, nichtrostenden Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
  • CXL 2-3C-PT ist zur Montage an Mastrohren mit 27 - 65 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
  • Das sorgfältig konstruierte strahlende Breitbandelement ist zum Schutz vor allen
    Klimaeinflüssen in einem Schutzrohr aus Glasfaser eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss quer durch das Koaxkabel auf.
  • CXL 2-3C-PT ist für zuverlässige Leistung unter allen Klimabedingungen konstruiert.

Spezifikationen

Elektrisch DE
Modell CXL 2-3C/...-PT
Frequenz 148 - 153 MHz
158 - 164 MHz
167 - 174 MHz
Antennentyp Koaxial Dipol, breitbandig
Max. Eingangsleistung 150 W
Polarisation Vertikal
Öffnungswinkel 3 dB, vertikal 30° - 34°
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn ca. 3 dBd (5.2 dBi)
VSWR < 1.75:1
Bandbreite 5 - 7 MHz
Blitzschutz 150 kA (Test pulse 10/350 μs)
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 015DE40
Mechanisch DE
Anschlusstyp N(f)
Materialien Radom : polyurethanbeschichtetes Glasfiber Montagebeschlag: Seewasserbeständiges Aluminium, epoxid-beschichtet
Farbe weiß (RAL 9003)
Windbereich 0.125 sq. m
Windlast 148 N (160 km/h)
Höhe ca. 3100 mm
Gewicht ca. 5.5 kg
Montage An Masten mit 27 - 65 mm Durchmesser
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C
Max. Windgeschwindigkeit 200 km/h
IP Schutzklasse IP56

Diagramm und Montage

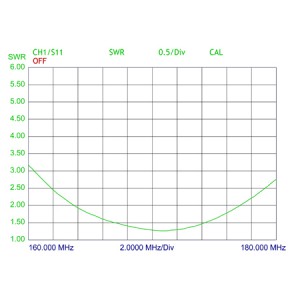

Typische VSWR Verlauf

Typisches Strahlungsdiagramm (Vertikal)

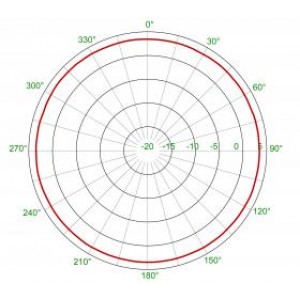

Typisches Strahlungsdiagramm (horizontal)

Universal-Montagebeschlag

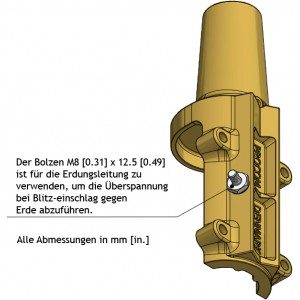

Montagehinweis zum Erdungsanschluss

Bestellbezeichnungen

Modell Produkt Nr.
CXL 2-3C/148-153-PT 100000619 Verfügbarkeit
CXL 2-3C/158-164-PT 100000901 Verfügbarkeit
CXL 2-3C/167-174-PT 100000519 Verfügbarkeit
