Universelle 0 dBd Feststations- und Maritimantenne für das 160 MHz Band

Beschreibung

  • Diese universelle, rundstrahlende 0 dBd Feststations- oder Maritim- Stabantenne umfasst das 160 MHz Band in 3 Modellen mit jeweils 10 MHz Überlappung und kann für verschiedenste Anwendungen eingesetzt werden.
  • Das ½ λ-dipolstrahlende Breitbandelement ist zum Schutz vor korrosiven Einflüssen und für störungsfreie Leistung in einem hochwertigem Schutzrohr aus Glasfaser mit äußerst niedrigem Winddruck eingekapselt.
  • Ausgestattet mit dem unverwüstlichen, leichten, epoxidbeschicheten "LW" Mastfuß aus nichtrostendem Aluminium.
  • Beiliegende Befestigungsschellen sowie Muttern aus rostfreiem Edelstahl.
  • Die Antenne kann an vertikalen oder horizontalen Mastrohren mit 16-54 mm Aussendurchmesser montiert werden.
  • Je nach Montage kann das Kabel innerhalb oder ausserhalb des Mastrohres geführt werden.
  • Große Bandbreite in Bezug sowohl auf SWR als auf Gewinn.
  • Die CXL 2-1LW/... ist DC-geerdet, um Atmosphärengeräusche wesentlich zu reduzieren. Deshalb weist die Antenne einen DC-Kurzschluss über das Koaxialkabel auf.
  • Die CXL 2-1LW/... ist eine vibrationsfeste, leichte, schlanke, korrosionsfeste, moderne Feststations- und Maritimantenne.
  • Bei extremen maritimen Umweltbedingungen, wird empfohlen, die CXL 150-1LW-SS-R/.... zu verwenden.


Spezifikationen

Elektrisch DE
Modell CXL 2-1LW/...
Frequenz 138 - 175 MHz (Siehe Bestellcodes für Untermodelle)
Antennentyp Coaxial dipole, broad-banded
Max. Eingangsleistung 150 W
Polarisation Vertikal
Öffnungswinkel 3 dB, vertikal 80 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR CXL 2-1LW/s : 138 - 156 MHz ≤ 1.5
CXL 2-1LW/l : 146 - 163 MHz ≤ 1.5 und 146 - 165 MHz ≤ 1.75
CXL 2-1LW/h : 156 - 174 MHz ≤ 1.5 und 155 - 175 MHz ≤ 1.75
Bandbreite 18 - 21 MHz (je nach Modell)
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 040DE00
Mechanisch DE
Anschlusstyp N(f)
Materialien Shroud : Polyurethane-coated glass fibre
Mounting bracket : Seawater resistant aluminium, epoxy-coated
Clamps : Stainless steel
Farbe Weiß (RAL 9003)
Windbereich 0.0172 sq. m
Windlast 22 N (160 km/h)
Dia. Am Oberen Ende 8 mm
Dia. Am Unteren Ende 16 mm
Höhe ca. 1300 mm
Gewicht ca. 0.76 kg
Montage An Masten mit 16 - 54 mm Durchmesser
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C
Max. Windgeschwindigkeit 200 km/h
IP Schutzklasse IP66

Diagramme und Montage

Universal-Montagebeschlag

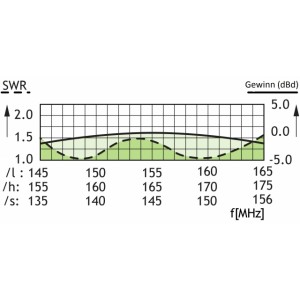

Typische Gewinn und SWR Kurven

Typ. strahlungsdiagramm (vertikal)

Typ. strahlungsdiagramm (horizontal)

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 2-1LW/s 110000296 138 - 156 MHz Verfügbarkeit
CXL 2-1LW/l 110000082 146 - 165 MHz Verfügbarkeit
CXL 2-1LW/h 110000080 155 - 175 MHz Verfügbarkeit

Bitte Beachten

Die Antenne wird mit einer DC-Verbindung zwischen dem Antennenelement und dem Montagebeschlag geliefert.
