CXL 2-1HD-PT

Omni-AntennenCXL 2-1HD-PT

Robuste, blitzstromgeprüfte 0 dBd Rundstrahlantenne für die 144 - 175 MHz Bänder

Beschreibung

  • CXL 2-1HD-PT ist eine vertikal polarisierte, rundstrahlende 0 dBd Festationsantenne für das gesamte (144 - 175 MHz) 2 m-Band.
  • Die Antenne verfügt über unseren "HD" Mastbeschlag für hohe Belastungen, aus nichtrostendem Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
  • Die Antenne ist nach DIN EN 62305-1 für Blitzbelastungen (10/350 μs Impulse / 150 kA) zugelassen.
  • Die Antenne ist zur Montage an Mastrohren mit 58 - 105 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
  • Das Antennenelement ist für störungsfreie Leistung unter allen Klimabedingungen in einem konischen Schutzrohr aus Glasfaser mit geringem Winddruck eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss quer durch das Koaxkabel auf.
  • Auch mit UHF (PL 259) Anschluss erhältlich.
  • Der Erdungsableiter ist gemäß IEC 62305 -3 zu dimensionieren.

Spezifikationen

Elektrisch DE
Modell CXL 2-1HD-PT
Frequenz 144 - 175 MHz
Antennentyp Koaxial Dipol, breitbandig
Max. Eingangsleistung 150 W
Polarisation Vertikal
Öffnungswinkel 3 dB, vertikal 80 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR < 1.75:1
Blitzschutz 150 kA (Test pulse 10/350 μs)
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 040DE00
Mechanisch DE
Anschlusstyp N(f)
Materialien Radom : polyurethanbeschichtetes Glasfiber
Montagebeschlag : Seewasserbeständiges Aluminium, polyester-beschichtet
Farbe weiß (RAL 9003)
Windbereich 0.077 sq. m
Windlast 90 N (160 km/h)
Höhe ca. 1500 mm
Gewicht ca. 5.8 kg
Montage An Masten mit 58 - 105 mm Durchmesser
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C
Max. Windgeschwindigkeit 200 km/h
IP Schutzklasse IP56

Diagramm und Montage

TYPISCHE SWR-KURVE

UNIVERSAL-MONTAGEBESCHLAG

TYPISCHE STRAHLUNGSDIAGRAMM (VERTIKAL)

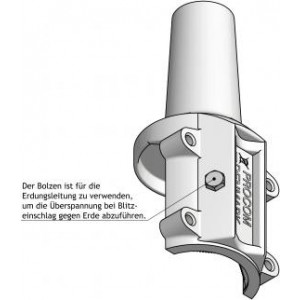

MONTAGEHINWEIS ZUM ERDUNGSANSCHLUSS

TYPISCHE STRAHLUNGSDIAGRAMM (HORIZONTAL)

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 2-1HD-PT 100000515 144 - 175 MHz Verfügbarkeit
CXL 2-1HD-PT UHF 100000531 144 - 175 MHz Verfügbarkeit
