- CXL 70-8HD/...-PT ist eine vertikal polarisierte, rundstrahlende 8 dBd Festationsantenne für das 450 MHz Band.
- Die Antenne hat eine Bandbreite von 20 MHz. Bei Bestellung ist die Mittenfrequenz bzw. ein Duplex-Frequenzpaar anzugeben.
- Die Antenne wurde durch das Prüflabor der FH-Kiel nach den Anforderungen eines Blitzeinschlag der Kurvenform (10/350 μs Impuls/100 kA gem. EN 62305-1.
- Die Antenne verfügt über unseren "HD" Mastbeschlag für hohe Belastungen, aus nichtrostendem Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
- Die Antenne ist zur Montage an Mastrohren mit 58 - 105 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
- Auf eine hohe Bandbreite in Bezug sowohl auf VSWR als auf Gewinn wurde besonderer Wert gelegt. Sie eignet sich somit für Duplexbetrieb mit großem Tx/Rx Frequenzabstand. Die Phasenlage der strahlenden Elemente ist für maximalen Gewinn in Horizontalrichtung ausgelegt, die Nebenkeulen sind auf ein Minimum reduziert.
- Das Antennenelement ist für störungsfreie Leistung unter allen Klimabedingungen in einem konischen Schutzrohr aus Glasfaser mit geringem Winddruck eingekapselt.
- Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss quer durch das Koaxkabel auf.
- CXL 70-8HD/...-PT ist eine vibrationsfeste, schlanke, korrosionsfeste, moderne Feststationsantenne.
- CXL 70-8HD/... PT kann auf Anfrage auch auf anderen Frequenzen bestellt werden.
- Der Erdungsableiter ist gemäß IEC 62305 -3 zu dimensionieren.
Omni-AntennenCXL 70-8HD/...-PT
Robuste, rundstrahlende Feststationsantenne mit 8 dBd Gewinn für das 450 MHz Band
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Umwelt | ||
|---|---|---|
|
||
|
||
|
||
Diagramm und Montage
TYP GEWINN UND SWR KURVEN
TYPISCHE STRAHLUNGSDIAGRAMM (VERTIKAL)
_x000d_
_x000d_
TYPISCHE STRAHLUNGSDIAGRAMM (HORIZONTAL)
BITTE BEACHTEN
Die Antenne CXL 70-8HD/...-PT ist frei stehend bei mehr als 200 km/h getestet worden. Es wird aber empfohlen, in Einsatzgebieten mit hohen Windgeschwindigkeiten (z.B. > 150 km/h) die generell entstehende Auslenkung von Antennen zu berücksichtigen. Um dieBestellbezeichnungen
| Modell | Produkt Nr. | Frequenz | ||
|---|---|---|---|---|
| CXL 70-8HD/l-PT | 100000499 | 380 - 395 MHz | Verfügbarkeit | |
| CXL 70-8HD/h-PT | 100000500 | 410 - 430 MHz | Verfügbarkeit | |
| CXL 70-8HD/lm-PT | 100000501 | 425 - 445 MHz | Verfügbarkeit | |
| CXL 70-8HD/hm-PT | 100000502 | 440 - 460 MHz | Verfügbarkeit | |
| CXL 70-8HD/hh-PT | 100000503 | 450 - 470 MHz | Verfügbarkeit |

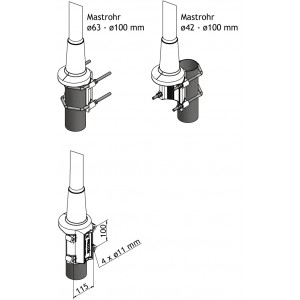

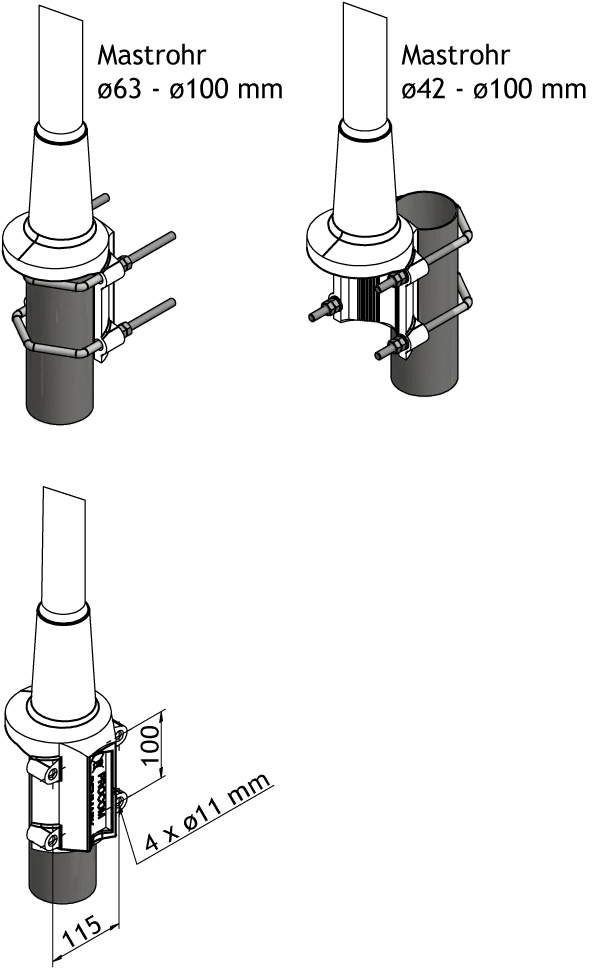

Universal-montagebeschlag

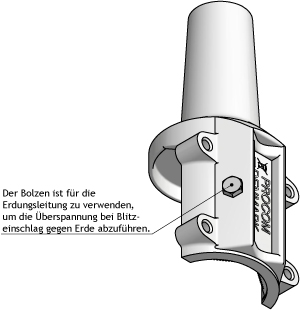

Montagebeschreibung für Erdungsanschluss
Bitte Beachten
Bei Einsatz der CXL 70-8HD/...-PT in Gebieten mit Windge- schwindigkeiten von mehr als 150 km/h muss die Antenne seitlich am Mast montiert werden, die Topsektion des Glasfibertubus ist zusätzlich mit ei.
Zu diesem Zweck kann die fixierte Halterung FB-HD mit verschiebbaren seitlichen Montageklemmen (SMC) verwendet werden.nem Beschlag zu stabilisieren.
