Omni-AntennenCXL 70-5HD/...-PT

Robuste, rundstrahlende Feststationsantenne mit 5 dBd Gewinn für das TETRA Band

Beschreibung

  • CXL 70-5HD/…-PT ist eine vertikal polarisierte, rundstrahlende 5 dBd Festationsantenne für das TETRA Band.
  • Die Antenne hat eine Bandbreite von 20 MHz.
  • Die Antenne wurde durch das Prüflabor der FH-Kiel nach den Anforderungen eines Blitzeinschlag der Kurvenform (10/350 μs Impuls/100 kA gem. EN 62305-1.
  • Die Antenne verfügt über unseren "HD" Mastbeschlag für hohe Belastungen, aus nichtrostendem Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
  • Die Antenne ist zur Montage an Mastrohren mit 58 - 105 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
  • Das Antennenelement ist für störungsfreie Leistung unter allen Klimabedingungen in einem konischen Schutzrohr aus Glasfaser mit geringem Winddruck eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss quer durch das Koaxkabel auf.
  • CXL 70-5HD/…-PT ist eine vibrationsfeste, schlanke, korrosionsfeste, moderne Feststationsantenne.

Spezifikationen

Elektrisch DE
Modell CXL 70-5HD/...-PT
Frequenz See ordering designation
Antennentyp Kollinear mit hoher Verstärkung
Max. Eingangsleistung 250 W
Polarisation Vertikal
Muster-Art Omnidirektional
Öffnungswinkel 3 dB, vertikal 15 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 5 dBd (7.2 dBi)
VSWR < 1.5:1
Bandbreite 20 MHz
Blitzschutz 100 kA (Test pulse 10/350 μs)
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s)
Mechanisch DE
Anschlusstyp N(f)
Materialien Radom : polyurethanbeschichtetes Glasfiber
Montagebeschlag : Seewasserbeständiges Aluminium, polyester-beschichtet
Farbe weiß (RAL 9003)
Windbereich 0.21 sq. m
Windlast 274 N (160 km/h)
Höhe ca. 3200 mm
Gewicht ca. 6 kg
Montage An Masten mit 58 - 105 mm Durchmesser
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C
Max. Windgeschwindigkeit 200 km/h

Diagramm und Montage

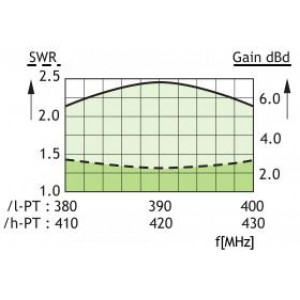

Typisches gawinn und VSWR-Kurven

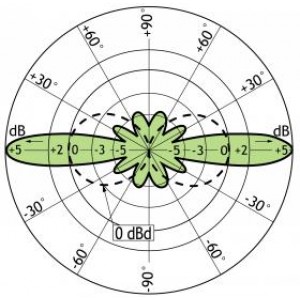

Typ. strahlungsdiagramm (vertikal)

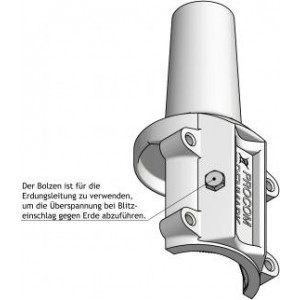

Universal-Montagebeschlag

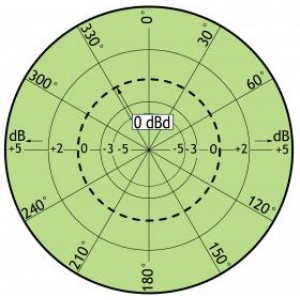

Typ. strahlungsdiagramm (HORIZONTAL)

Montagehinweise

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 70-5HD/l-PT 100000237 380 - 400 MHz Verfügbarkeit
CXL 70-5HD/h-PT 100000232 410 - 430 MHz Verfügbarkeit
CXL 70-5HD/hmh-PT 100000730 450 - 470 MHz Verfügbarkeit

Bitte Beachten

Die Antenne CXL 70-5HD/...-PT ist frei stehend bei mehr als 200 km/h getestet worden. Es wird aber empfohlen, bei Einsatz der CXL 70-5HD/...-PT in Gebieten mit Windgeschwindigkeiten von mehr als 150 km/h die Antenne seitlich am Mast zu montieren, und die
