MarineCXL 70-3C/...

Kollineare 3 dBd Feststations- und Maritimantenne für schwere Belastungen für das 450 MHz Band

Beschreibung

  • CXL 70-3C/... ist eine robuste, vertikal polarisierte, rundstrahlende 3 dBd Feststations- oder Maritimantenne, die den 340 - 470 MHz Bereich in 4 Modellen mit je 10 MHz Überlappung abdeckt.
  • Die Antenne verfügt über unseren "C" Mastbeschlag für hohe Belastungen, aus epoxid-beschichtetem, nichtrostenden Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
  • CXL 70-3C/... ist zur Montage an Mastrohren mit 27 - 65 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
  • Das sorgfältig konstruierte strahlende Breitbandelement ist für störungsfreie Leistung unter korrosiven Klimabedingungen in einem hochwertigen konischen Schutzrohr aus Glasfaser mit niedrigem Winddruck eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss durch das Koaxialkabel auf.
  • Die einzigartige mechanische Tauglichkeit dieser Antenne sichert einen langjährigen Betrieb in allen Umgebungen.

Spezifikationen

Elektrisch DE
Modell CXL 70-3C/...
Frequenz 30 MHz wide frequency segments within 380 - 520 MHz. See model survey.
Antennentyp Kollinear, breitbandig
Max. Eingangsleistung 150 W
Polarisation Vertikal
Muster-Art Omnidirektional
Öffnungswinkel 3 dB, vertikal 30 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 3 dBd (5.2 dBi)
VSWR < 1.5:1
Bandbreite 30 MHz
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 015DE50
Mechanisch DE
Anschlusstyp N(f)
Materialien Shroud : Polyurethane-coated glass fibre
Mounting bracket : Seawater resistant aluminium, epoxy-coated
Clamps : Stainless steel
Farbe weiß (RAL 9003)
Windbereich 0.032 sq. m
Windlast 40 N (160 km/h)
Dia. Am Oberen Ende 16 mm
Dia. Am Unteren Ende 25 mm
Höhe ca. 1450 mm
Gewicht ca. 2.4 kg
Montage An Masten mit 27 - 65 mm Durchmesser
Umwelt
Betriebstemperaturbereich -40 °C to +70 °C
Max. Windgeschwindigkeit 200 km/h
IP Schutzklasse IP66

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 70-3C/s 100000113 380 - 410 MHz Verfügbarkeit
CXL 70-3C/f 100000109 406 - 430 MHz Verfügbarkeit
CXL 70-3C/l 100000112 420 - 450 MHz Verfügbarkeit
CXL 70-3C/h 100000110 440 - 470 MHz Verfügbarkeit
CXL 70-3C/ls 100000749 340 – 360 MHz Verfügbarkeit
CXL 70-3C/vh Contact for availability 460 – 490 MHz Verfügbarkeit
CXL 70-3C/uh Contact for availability 490 – 520 MHz Verfügbarkeit

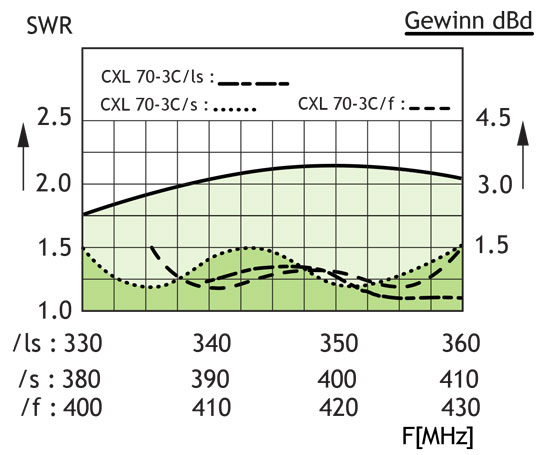

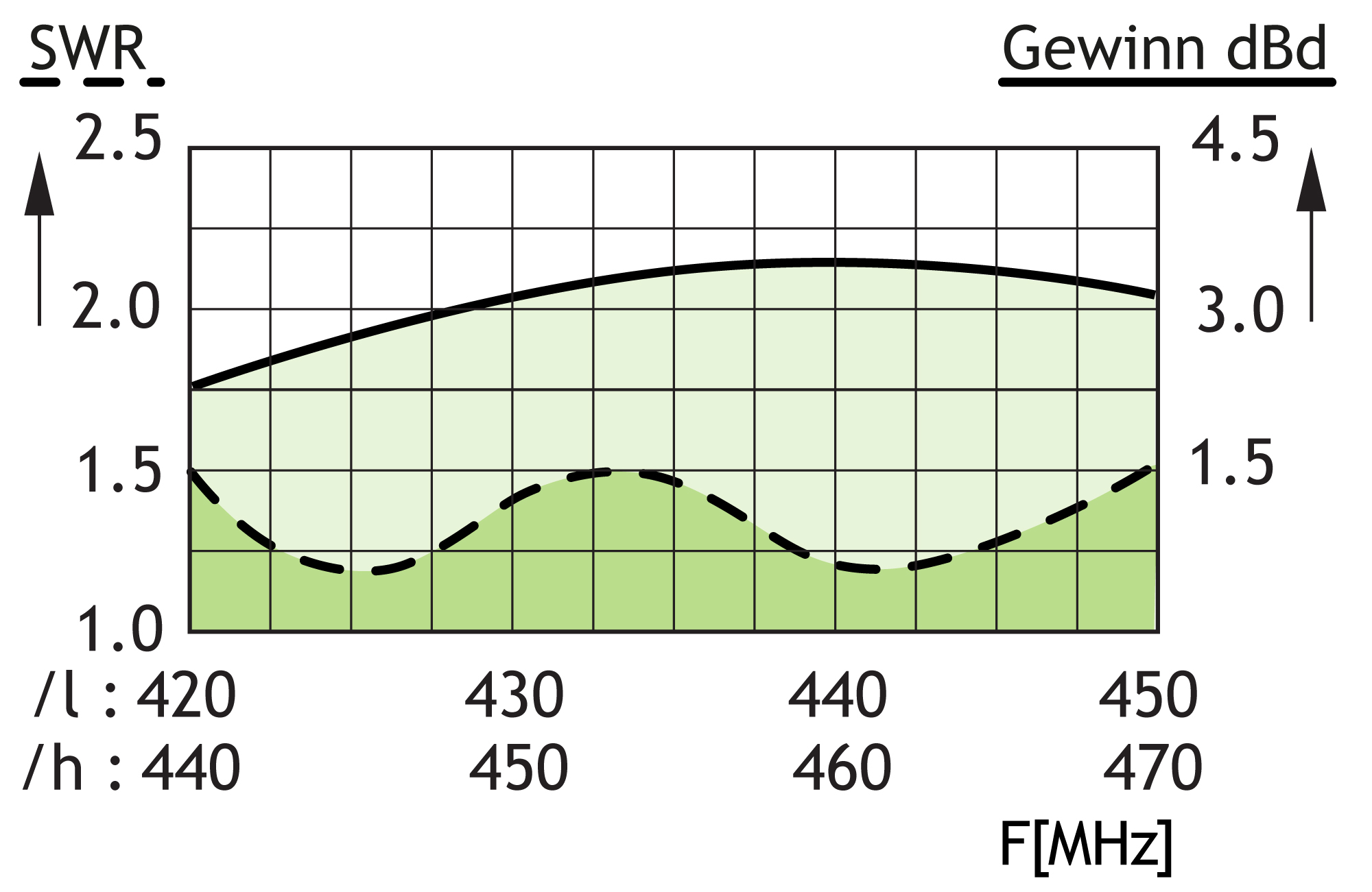

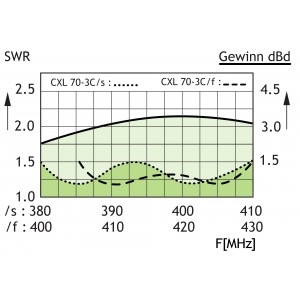

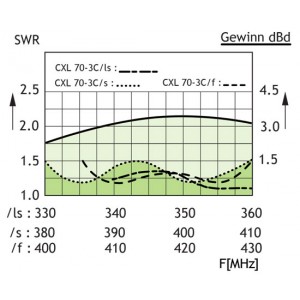

Typisches gawinn und VSWR-Kurven

CXL 70 3C s f swrkur D

CXL 70 3C l h swrkur D

Typ. strahlungsdiagramm (vertikal)

Udstralling 3 dB E

Typ. strahlungsdiagramm (HORIZONTAL)

Udstraling 3 dB H

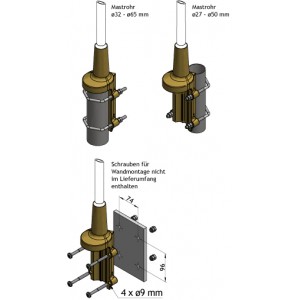

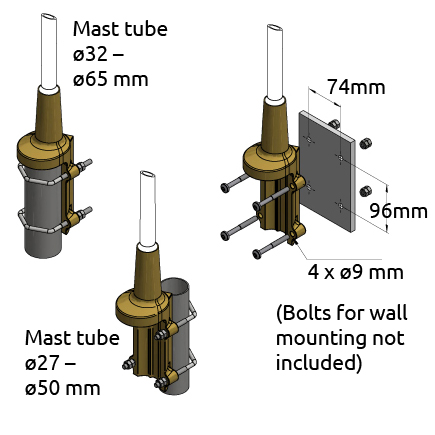

Universal-Montagebeschlag

C beslag nr2 mont iso GB 280x
