MarineCXL 70-1LW/...

Rundstrahlende 0 dBd Feststations- und Maritimantenne für das 450 MHz Band

Beschreibung

  • CXL 70-1LW/... ist eine 0 dBd, vertikal polarisierte, rundstrahlende Feststations- oder Maritimantenne, die das 450 MHz Band in 3 Modellen abdeckt.
  • Das sorgfältig konstruierte, ½ λ -dipolstrahlende Breitbandelement ist eine Messingrohrkonstruktion in einem weißen konischen Schutzrohr aus Glasfaser, das sich durch einen äußerst niedrigen Winddruck auszeichnet.
  • Ausgestattet mit dem unverwüstlichen, leichten, epoxidbeschicheten "LW" Mastfuß aus nichtrostendem Aluminium.
  • Beiliegende Befestigungsschellen sowie Muttern aus rostfreiem Edelstahl.
  • Montage an Mastrohren mit 16 - 54 mm Außendurchmesser.
  • Je nach Montage kann das Kabel innerhalb o. ausserhalb des Mastrohres geführt werden.
  • Große Bandbreite in Bezug sowohl auf VSWR als auf Gewinn.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss durch das Koaxialkabel auf.
  • Die CXL 70-1LW/... ist eine vibrationsfeste, leichte, schlanke, korrosionsfeste, moderne Feststations- und Maritimantenne.

Spezifikationen

Elektrisch DE
Modell CXL 70-1LW/...
Frequenz CXL 70-1LW/l: 380 - 430 MHz
CXL 70-1LW/h: 420 - 470 MHz
CXL 70-1LW/hs: 460 - 510 MHz
Antennentyp Koaxial Dipol, breitbandig
Max. Eingangsleistung 200 W
Polarisation Vertikal
Muster-Art Omnidirektional
Öffnungswinkel 3 dB, vertikal 80 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR < 1.5:1
Bandbreite 50 - 60 MHz je nach Typ
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 040DE00
Mechanisch DE
Anschlusstyp N(f)
Materialien Schutzrohr: Polyurethanbeschichtetes, Glasfiber
Montagebeschlag: Seewasserbeständiges, Aluminium, epoxid-beschichtet
Klemmen: Edelstahl
Farbe Weiß (RAL 9003)
Windbereich 0.0192 sq. m
Windlast 24 N (160 km/h)
Dia. Am Oberen Ende 12 mm
Dia. Am Unteren Ende 16 mm
Höhe ca. 680 mm
Gewicht ca. 0.65 kg
Montage An Masten mit 16 - 54 mm Durchmesser
Umwelt
Betriebstemperaturbereich -35 °C to +70 °C
Max. Windgeschwindigkeit 290 km/h
IP Schutzklasse IP66

Diagramme und Montage

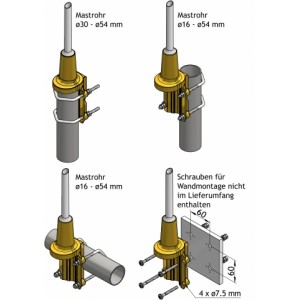

Universal-Montagebeschlag

Typ. Gewinn und SWR kurven

Typ. strahlungsdiagramm (Vertikal)

Typ. strahlungsdiagramm (Horizontal)

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 70-1LW/l 110000087 380 - 430 MHz Verfügbarkeit
CXL 70-1LW/h 110000083 420 - 470 MHz Verfügbarkeit
CXL 70-1LW/hs 110000085 460 - 510 MHz Verfügbarkeit

Bitte Beachten

Die Antenne wird mit einer DC-Verbindung zwischen dem Antennenelement und dem Montagebeschlag geliefert.
