- Diese Antenne stellt ein sehr effizientes, universelles 50 Ω Breitband- Empfangssystem für das komplette LF, MF und HF Band in einer Einheit zur Verfügung.

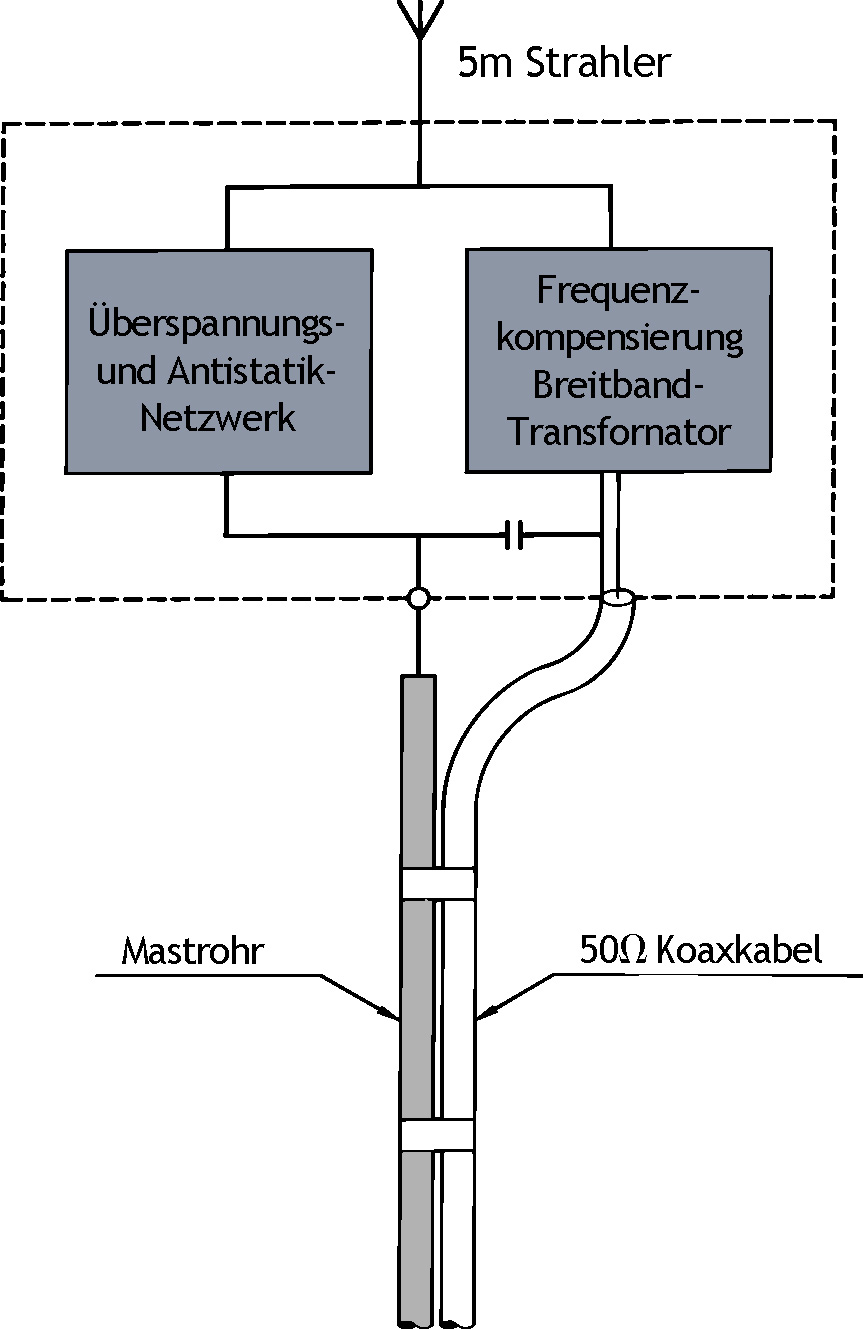

- Die Antenne besteht aus einem hoch-kapazitiven, 5m langen Glasfiberstrahler mit einem frequenzkompensierenden, breitbandigen Impedanzwandler, der am unteren Ende der Antenne montiert ist.
- Der Übertrager wandelt die weit variierende Antennenimpedanz auf konstante 50 Ω . Dadurch ist es möglich, längenunabhängig abgeschirmtes Standard RG 58 C/U oder RG 213/U als Anschlusskabel für den 50 Ω Empfänger zu verwenden.
- Die Antenne ist gegen Aufnahme von Rauschen, welches auf der Außenseite des Anschlusskabels entstehen kann, geschützt. Der Schutz gegen statische Aufladung wird durch Masseverbindung sichergestellt.
- Überdies werden der Übertrager und der 50 Ω Empfänger gegen HF-Großsignale und heftige Luftentladungen (ca. 1kV) mit einer gasgefüllten Funkenstrecke (90 V) und einem widerstandsfähigen Netzwerk geschützt.
- Zum Schutz vor elektrolytischer Korrosion ist das Schirmgeflecht des Koaxkabels lediglich kapazitiv zur Masseverbindung gekoppelt.
- Die Installation erfolgt einfach mit den beiden feuerverzinkten Mastschellen. Die Antenne ist sehr leicht und hat eine minimale Windfläche. Sie benötigt daher nur ein Mastrohr mit geringer Stärke.
- Die Glasfiberkonstruktion ergibt eine starre, autarke Bauweise mit hervorragenden Schutzeigenschaften vor korrosiven maritimen Einflüssen, z.B. UV-Strahlung, Salz, Abgase und Vereisung.
- RX 5000 ist wartungsfrei und äusserst zuverlässig konstruiert.
HF-AntennenRX 5000
Autarke, breitbandige Stabantenne zum Empfang der LF, MF and HF Bänder
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Umwelt | ||
|---|---|---|
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | ||
|---|---|---|---|
| RX 5000 | 110000111 | Verfügbarkeit |
Details zur Mastschelle
