Breitbandige, rundstrahlende Feststationsantenne für das 80 MHz Band mit 0 dBd Gewinn

Beschreibung

  • CXL 4-1LW/... ist eine rundstrahlende Stabantenne für Feststationen mit 0 dBd Gewinn für das 80 MHz Band.
  • Das 80 MHz Band wird in 3 Frequenzbereichen abgedeckt: 66-75 MHz, 72-82 MHz und 77-88 MHz.
BESCHREIBUNG:
  •  Je nach Montage kann das Kabel innerhalb oder ausserhalb des Mastrohres geführt werden.
  • Die Antenne verfügt über unseren unverwüstlichen, leichten, epoxidbeschichteten "LW" Aluminium-Mastfuß mit Befestigungsschellen aus rostfreiem Edelstahl für verschiedenste Montagevarianten.
  • Die Antenne kann an vertikalen oder horizontalen Mastrohren mit 16-54 mm Außendurchmesser montiert werden. Je nach Montage ermöglicht die Fußkonstruktion eine Kabelführung innerhalb oder ausserhalb des Mastrohres.
  • Das Breitbandelement ist zum Schutz vor korrosiven Einflüssen und für störungsfreie Leistung in einem hochwertigem, konischen Schutzrohr aus Glasfaser mit äußerst niedrigem Winddruck eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss durch das Koaxialkabel auf.
  • Die CXL 4-1LW/... ist eine vibrationsfeste, leichte, schlanke, korrosionsfeste, moderne Feststations- und Maritimantenne.

Spezifikationen

Elektrisch DE
Modell CXL 4-1LW/...
Frequenz Models within 66 - 88 MHz (see model survey)
Antennentyp Koaxial Dipol, breitbandig
Max. Eingangsleistung 150 W
Polarisation Vertikal
Muster-Art Omnidirektional
Öffnungswinkel 3 dB, vertikal 80 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR < 1.8:1
Bandbreite 9 - 11 MHz
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 030DE00
Mechanisch DE
Anschlusstyp N(f)
Materialien Radome : Polyurethane-coated glass fibre
Mounting bracket : Seawater resistant aluminium, epoxy-coated
Farbe weiß (RAL 9003)
Windbereich 0.056 sq. m
Windlast 71 N (160 km/h)
Höhe ca. 2300 mm
Gewicht ca. 1.5 kg
Montage An Masten mit 16 - 54 mm Durchmesser

Diagramm und Montage

Typisches gawinn und VSWR-Kurven

Typ. strahlungsdiagramm (vertikal)

Typ. strahlungsdiagramm (HORIZONTAL)

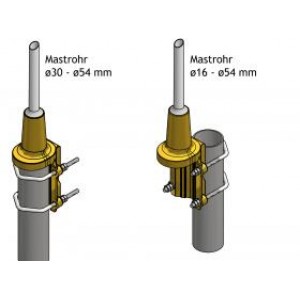

Universal-Montagebeschlag

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 4-1LW/l 100000054 66 - 75 MHz Verfügbarkeit
CXL 4-1LW/m 100000055 72 - 82 MHz Verfügbarkeit
CXL 4-1LW/h 100000056 77 - 88 MHz Verfügbarkeit
