- Hybrid Coupler with 3 dB coupling covering the 380 - 520 MHz band.
- Excellent high-power performance.
- If working as combiner max. input power 50 W per port into max. two ports of the four ports.
- If working as splitter 100 W into max. one port.
- Very low insertion loss over the entire frequency range.
- Available with N(f), 4.3/10(f) or 7/16-DIN(f) connectors.
- 3 dB 90° Hybrid Couplers also known as quadrature hybrids are a passive four port device that can be used in many different modes depending on the application. It can be used as a splitter, combiner or injection of a signal into a signal path.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
| Umwelt | ||
|---|---|---|
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | ||
|---|---|---|---|
| PRO-PHY 380-520-3 dB-N(f) | 200002373 | Verfügbarkeit | |
| PRO-PHY 380-520-3 dB-4.3/10(f) | 200002766 | Verfügbarkeit | |
| PRO-PHY 380-520-3 dB-7/16(f) | 200002312 | Verfügbarkeit |
Block Diagramm
Unterschiedliche Betriebsarten eines 3 dB Hybridkopplers
Koppler Verteiler-Modus: teilt das Signal in zwei gleiche Komponenten mit einer 90 Grad Phasendifferenz
auf. Diese können verwendet werden, um die Signale vom Eingangs-Verstärker an die BasisstationEmpfänger zu leiten.
Koppler Combiner-Modus 1: Wenn die gleichen Signale an die Eingangsports mit einer 90-GradPhasendifferenz angelegt werden, addieren sich die Signale am Ausgangsport.
Koppler Combiner-Modus 2: Die Kopplung von zwei nicht-kohärenten Signalen, die an beiden Eingangsports anliegen.
Typische Anwendungen von 3 dB 90° Hybridkopplern
- Zusammenschaltung von zwei Sendern mit sehr kleinem Frequenzabstand auf eine gemeinsame Antenne, oder zur Einspeisung in ein DAS Netzwerk.
- Zusammenschaltung von zwei Nutzern auf eine- bzw. zwei Antennen, oder auf ein strahlendes Kabel.
- Aufteilen von Signalen vom Eingangsverstärker zu den Empfängern der Basisstation.

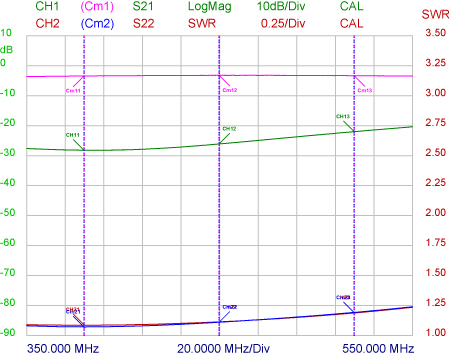

Typischer Gewinn und VSWR Kurvenverlauf
