Omni-AntennenCXL 2-3C/...

Robuste Feststationsantenne mit 3 dBd Gewinn für das 160 MHz Band

Beschreibung

  • CXL 2-3C/... ist eine robuste, vertikal polarisierte, rundstrahlende 3 dBd Festationsantenne, die das 160 MHz Band in 4 Modellen mit je 4 MHz Überlappung abdeckt.
  • Die Antenne verfügt über unseren "C" Mastbeschlag für hohe Belastungen, aus epoxid-beschichtetem, nichtrostenden Aluminium sowie U-Bügeln und Befestigungsmuttern aus Edelstahl.
  • CXL 2-3C/... ist zur Montage an Mastrohren mit 27 - 65 mm Durchmesser geeignet. Das Kabel kann wahlweise aussen oder innen im Mastrohr geführt werden.
  • Die Phasenlage der strahlenden Elemente ist für maximalen Gewinn in Horizontalrichtung ausgelegt, die Nebenkeulen sind auf ein Minimum reduziert. Auf eine hohe Bandbreite in Bezug sowohl auf VSWR als auf Gewinn wurde besonderer Wert gelegt.
  • Das sorgfältig konstruierte strahlende Breitbandelement ist zum Schutz vor allen Klimaeinflüssen in einem Schutzrohr aus Glasfaser eingekapselt.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss quer durch das Koaxkabel auf.
  • CXL 3-2C ist für zuverlässige Leistung unter allen Klimabedingungen konstruiert.

Spezifikationen

Elektrisch DE
Modell CXL 2-3C/...
Frequenz 137 - 175 MHz covered by 4 models.
See model survey
Antennentyp Collinear, broad-band
Max. Eingangsleistung 150 W
Polarisation Vertikal
Öffnungswinkel 3 dB, vertikal 30 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 3 dBd (5.2 dBi)
VSWR < 1.5:1
Bandbreite 13 MHz
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 015DE50
Mechanisch DE
Anschlusstyp N(f)
Materialien Radome : Polyurethane-coated glass fibre
Mounting bracket : Seawater resistant aluminium, epoxy-coated
Farbe weiß (RAL 9003)
Windbereich 0.143 sq. m
Windlast 181 N (160 km/h)
Höhe ca. 2950 mm
Gewicht ca. 4.2 kg
Montage An Masten mit 27 - 65 mm Durchmesser
Umwelt
Betriebstemperaturbereich -35 °C to +70 °C
Max. Windgeschwindigkeit 260 km/h
IP Schutzklasse IP56

Diagramme und Montage

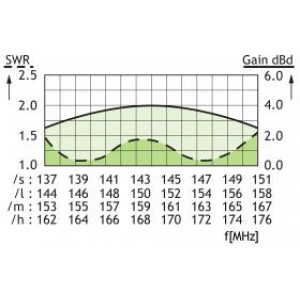

Typisches gawinn und VSWR-Kurven

Typ. strahlungsdiagramm (vertikal)

Typ. strahlungsdiagramm (HORIZONTAL)

Universal-Montagebeschlag

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
CXL 2-3C/s 100000096 137 - 150 MHz Verfügbarkeit
CXL 2-3C/l 100000097 144 - 157 MHz Verfügbarkeit
CXL 2-3C/m 100000098 153 - 166 MHz Verfügbarkeit
CXL 2-3C/h 100000095 162 - 175 MHz Verfügbarkeit
