CXL 1800-6/DECT

MarineCXL 1800-6/DECT

6 dBd rundstrahlende Feststations- und Maritimantenne für das DECT Band

Beschreibung

  • Vertikal polarisierte, rundstrahlende Feststations- oder Maritimantenne.
  • Ca. 6 dBd Gewinn.
  • Die CXL 1800-6/DECT ist speziell für das DECT Band geeignet.
  • Um Atmosphärengeräusche wesentlich zu reduzieren, sind alle Metallteile der Antenne DC-geerdet. Deshalb weist die Antenne einen DC-Kurzschluss durch das Koaxialkabel auf.
  • Einfache Montage mit der beiliegenden Drehverschraubung für 1” Wasserrohr-Gewine.
  • Eine große Auswahl an Montagehalterungen (siehe unten) ist verfügbar.

Spezifikationen

Elektrisch DE
Modell 1800-6/DECT
Frequenz 1880 - 1900 MHz
Antennentyp Coaxial, collinear antenna
Max. Eingangsleistung 100 W
Polarisation Vertikal
Öffnungswinkel 3 dB, vertikal 14 °
Öffnungswinkel 3 dB, horizontal Omnidirektional
Impedanz 50 Ω
Gewinn 6 dBd (8.2 dBi)
VSWR < 1.5:1
Bandbreite ≥ 20 MHz @ VSWR ≤ 1.5
Antistatischer Schutz Alle Metallteile DC-geerdet (Stecker zeigt einen DC-Kurzschluss)
HCM-Code(s) HCM000ND00, 007DE60
Mechanisch DE
Anschlusstyp N(f)
Materialien Shroud : Polyurethane-coated glass fibre
Mounting bracket : Chromed brass
Farbe weiß (RAL 9003)
Windbereich 0.03 sq. m
Windlast 38 N (160 km/h)
Dia. Am Oberen Ende 21 mm
Dia. Am Unteren Ende 23 mm
Höhe ca. 1150 mm
Gewicht ca. 0.7 kg
Montage On 1" RG (G1" - 11) threaded water pipe or on optional mounting brackets (see accessories )
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C

Diagramm und Montage

ZUBEHÖR (separat zu bestellen)

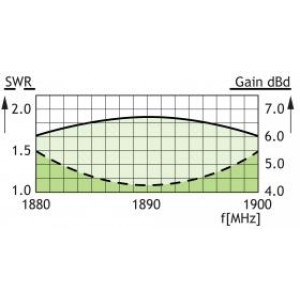

Typ. Gewinn und SWR-Kurven

TYP. STRAHLUNGSDIAGRAMM (VERTIKAL)

TYP. STRAHLUNGSDIAGRAMM (HORIZONTAL)

Bestellbezeichnungen

Modell Produkt Nr.
CXL 1800-6/DECT 100000189 Verfügbarkeit
