NavigationsantennenAIS 2/GPS 4

Dual Band Antenna für das AIS System

Beschreibung

  • Diese Aktivantenne wurde zum Einsatz mit dem AIS System (Universal Shipborne Automatic Identification System) auf allen Wasserstraßen entwickelt.
  • Die Antenne besteht aus einem Hochleistungs-Antennenelement im Glasfiberrohr, einer im Fuß integrierten aktiven GPS-Antenne, sowie einem low-loss Filter. Somit ist lediglich ein gemeinsames Kabel erforderlich.
  • Das Antennenelement ist eine ½ λ Antenne für den VHF Seefunkbereich 156 - 162.5 MHz.
  • Die GPS Antenne hat eine vollständige hemisphärische Abdeckung sowie einen integrierten, rauscharmen Hochleistungsverstärker.
  • Die für den Verstärker erforderliche Spannungsversorgung (5 V DC) wird durch das Antennenkabel heraufgeführt. Es können bis zu 30 m RG 214/U Koaxialkabel zwischen Antenne und AIS Transponder verlegt werden.
  • Eine sorgfältige Materialauswahl gewährleistet einen Betrieb unter rauesten klimatischen Bedingungen und sichert jahrelangen störungsfreien Betrieb.

Spezifikationen

Elektrisch DE
Modell AIS 2/GPS 4
Frequenz 156 - 162.5 MHz
Antennentyp ½ λ antenna element
Max. Eingangsleistung 25 W
Polarisation Vertikal
Öffnungswinkel 3 dB, horizontal Omnidirectional
Impedanz 50 Ω
Gewinn 0 dBd (2.2 dBi)
VSWR < 1.5:1
Mechanisch DE
Anschlusstyp N(f)
Materialien Schutzrohr: Polyurethanbeschichtetes Glasfiber
Flansch : Messing, verchromt
Farbe Marineweiß
Windbereich 0.031 sq. m
Windlast 50 N (160 km/h)
Höhe ca. 1350 mm
Gewicht ca. 0.9 kg
Montage Standardmäßig auf glatten Flächen.
Mit optionalem DM Mounting Kit auf geneigten Flächen.
Mit optionalem SM-MAS an 30-44 mm Mastrohr.
GPS-Antenne
P1dB (GPS-Verstärker) ca. +10 dBm
Lärmfigur (GPS-Verstärker) < 3 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gain (GPS-Antennen) 32 dB
Selektivität (GPS-Verstärker) > 20 dB down @ ± 100 MHz
VSWR (GPS-Verstärker) < 2.0:1
Frequenz (GPS) 1575 MHz
Stromversorgung (GPS) 5 ±0.5 V DC (3 V and 12 V respectively available on request)>
Stromaufnahme (GPS-Verstärker) ca. 44 mA
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Umwelt
Betriebstemperaturbereich -30 °C to +70 °C
IP Schutzklasse IP66

Bestellbezeichnungen

Modell Produkt Nr.
AIS 2/GPS 4-N 112000039 Verfügbarkeit
Accessories
DM Mounting Kit 112000001 Verfügbarkeit
SM-MAS 110000196 Verfügbarkeit
DIPX 1000/1550 DC-H 200000749 Verfügbarkeit
PRO-DIPX 1000/1550 DC-H XS 200001998 Verfügbarkeit

Typical Gain and VSWR curves

For the VHF band (156 - 162.5 MHz)

VSWR                                                          Gain

Radiation pattern for the VHF band (156 - 162.5 MHz)

Typical radiation pattern (E-PLANE)

Typical radiation pattern (H-PLANE)

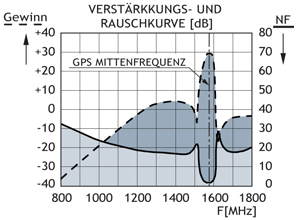

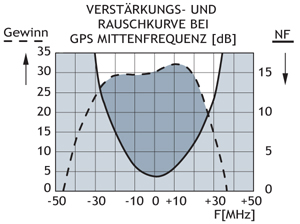

Gain and Noise curves

gps 4 resp kurve2 D

gps 4 resp kurve1 D

Typical response curves and radiation pattern for the GPS-Part (1575 MHz)

Vertical radiation pattern

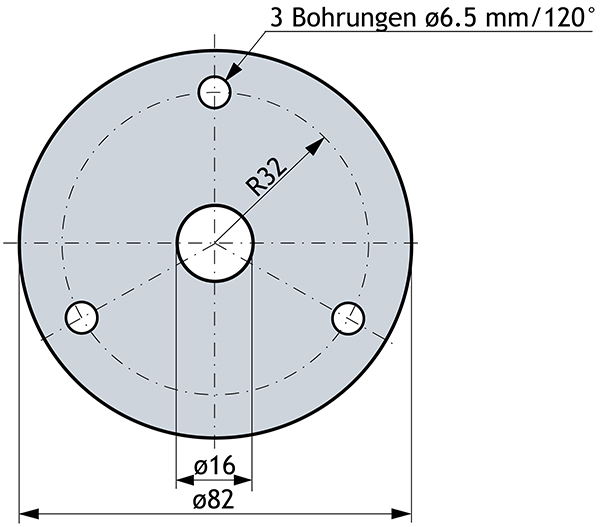

Mounting on flat surfaces

AAC 1 BCL 1 KA monting D



Alternatively, DIPLEXER DIPX 1000/1550-DC-H can be used. Either filter to be ordered separately.
