BRF 2/3

BandsperrfilterBRF 2/3

Bandsperre (Notch-Filter) für das 160 MHz Band

Beschreibung

  • Der BRF 2/3 ist ein 3-kreisiges Sperrfilter mit Helix-Resonatoren.
  • Dieses Filter bedämpft einen schmalen Frequenzbereich im 2 m Band bei einem Durchlassbereich von 0-430 MHz. Das Filter kann sowohl sender- als auch empfangsseitig zur Bedämpfung von Interferenz- signalen und somit zur Vermeidung von Mischprodukten eingesetzt werden. Es ist entweder als Einzel- komponente oder als Teil eines kompletten Koppelnetzwerks verwendbar
  • Der BRF 2/3 ist im gesamten 144-175 MHz Band justierbar. Sorgfältige Konstruktion und Materialauswahl sichert einen zuverlässigen Betrieb über einen großen Temperaturbereich.
  • Das Gehäuse besteht aus Strang-Aluminium, das Chassis aus entmagnetisiertem Stahl, und die Koaxkabel und Anschlüsse sind teflonisoliert.
  • Das Filter ist zur Vermeidung von Korrosion mit schwarzem Vinyl beschichtet.

Spezifikationen

Elektrisch DE
Modell BRF 2/3
Filter Typ Bandsperrfilter (Kerbfilter)
Frequenz 144 - 175 MHz
Max. Eingangsleistung 50 W
Einfügedämpfung 0 - 200 MHz IL ≤ 0.8 dB
200 - 430 MHz IL ≤ 1.3 dB
1 dB Notch-Bandbreite At 144 MHz : ca. +2.3 / -2.2 MHz
At 175 MHz : ca. +2.6 / -3.6 MHz
Impedanz 50 Ω
Sperrdämpfung Einzelkanal-Justierung : ≥ 53 dB
Multikanal-Justierung : 1.0 MHz BW : ≥ 24 dB
VSWR ≤ 1.5:1 : 0 - 200 MHz
≤ 2.75:1 : 200 - 430 MHz
Mechanisch DE
Anschlusstyp N(f)
(BNC(f), TNC(f) auf Anfrage)
Abmessungen 165 x 77 x 33 mm
Gewicht ca. 0.42 kg
Montage 5 mm dia. (4 Bohrungen)
Umwelt
Betriebstemperaturbereich -30 °C to +60 °C
Frequenzstabilität ca. 10 ppm / °C

Bestellbezeichnungen

Modell Produkt Nr.
BRF 2/3 N(f) 200001208 Verfügbarkeit

Bitte Beachten

Die Resonatoren des Sperrfilters können auch separat auf 3 verschiedene Frequenzen justiert werden (Mehrfach-Sperrkonfiguration), jedoch beträgt die Sperrtiefe dann lediglich ein Drittel der Sperrtiefe, die bei Einzelfrequenzjustierung möglich ist.

Typischer kurvenverlauf

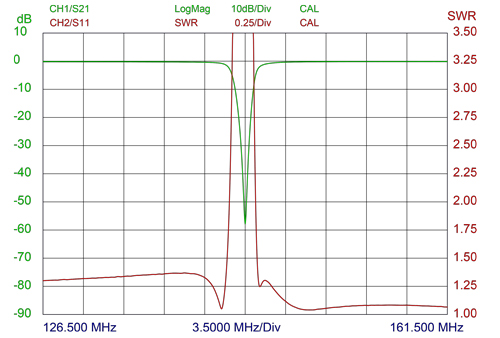

Fc 144 MHz

Fc 175 MHz

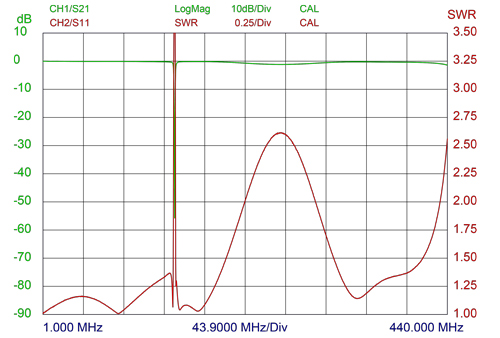

Außerhalb des Ablehnungsbereichs

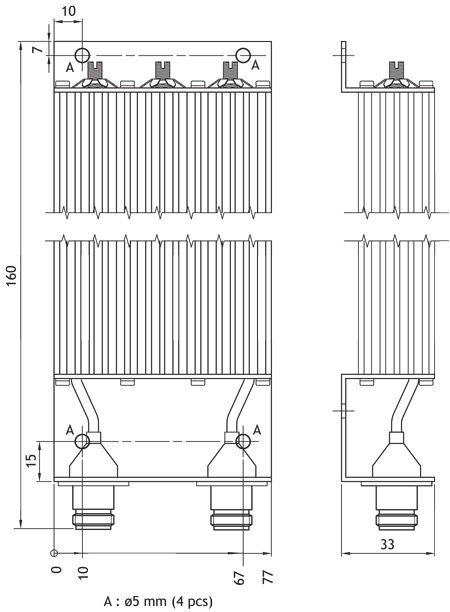

Montagehinweise

BRF 2 3 holeplacering

Alle Abmessungen in mm.
