- Kompakter Empfangs-Leistungsteiler.
- Breiter Frequenzbereich: 1475 MHz → 1675 MHz.
- Hohe Entkopplung zwischen den Ausgängen: > 20 dB.
- Verwendbar zum Zusammenfassen oder Auftrennen von HF-Signalen (speziell GPS-Signalen):
- Betrieb mehrerer Empfänger an einem Koaxialkabel
- Mehrere GPS-Antennen an einem Koaxialkabel
- Spektrumanalyzer und GPS-Empfänger an einem Koaxialkabel.
- FME-male an allen Ports.
- DC-Pass von Rx-Ports zu ANT-Port, siehe Bestellbezeichnung.
- Geringes Gewicht.
- Zwei Montagemöglichkeiten verfügbar:
- Zweikleberpad für schnelle Installation.
- Montagewinkel mit ø3.2 mm Bohrungen zur Schraubmontage.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | ||
|---|---|---|---|---|
| Montagemöglichkeit: Zweikleberpad | ||||
| MRPS2-GPS-2DC | 200001003 | DC Durchlass von Anschluss Rx 1 zur Antenne sowie von Anschluss Rx 2 zur Antenne, jedoch NICHT von Anschluss Rx 1 zum Anschluss Rx 2 | Verfügbarkeit | |
| Montagemöglichkeit: Montagewinkel | ||||
| MRPS2-GPS-2DC-M | 200002775 | DC Durchlass von Anschluss Rx 1 zur Antenne sowie von Anschluss Rx 2 zur Antenne, jedoch NICHT von Anschluss Rx 1 zum Anschluss Rx 2 | Verfügbarkeit | |
Montagehinweise
Zweikleberpad für schnelle Installation
Montagewinkel mit ø3.2 mm Bohrungen zur Schraubmontage
Alle Abmessungen in mm.
Typischer kurvenverlauf

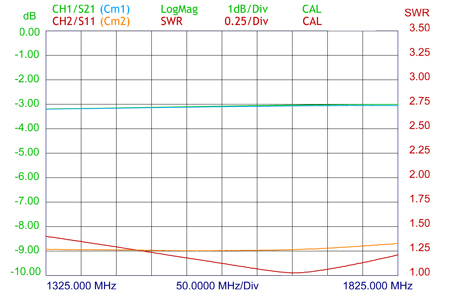

EINSATZVERLUST

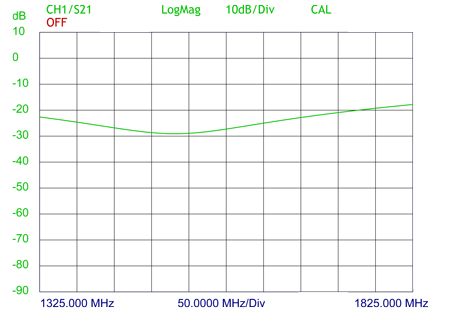

ISOLATION
