- Die Version MPX 70/44 380-EXT ist eine äußerst kleine Duplexweiche mit 8 Resonatoren für das erweiterte Tetra BOS Band. Der Duplexer wurde entwickelt, um das erweiterte TMO TETRA BOS Band mit dem DMO Direkt Modus 406 - 410 MHz oder dem Industrie Tetra Band 415 - 430 MHz zusammen auf eine Antenne zu schalten.
- Dieser kompakte „Duplexer“ erfüllt die Forderung nach einem modernen, platzsparenden Hochleistungsfilter.
- Der Duplexer ist in verschiedenen Versionen erhältlich. Dieses ist abhängig von Duplexabstand, Frequenz, Bandbreite und Dämpfung. Bitte wenden Sich sich an den Vertrieb für weitere Modelle.
- Der MPX 70/44 ist im Bereich von 380 - 470 MHz justierbar. Die Miniaturisierung dieser Weiche wird durch den Einsatz spezieller, temperaturkompensierter Helix Resonatoren hoher Güte erzielt.
- Die Weiche besteht aus Strang-Aluminium, das Chassis aus Stahl und die Semi-Rigid Koaxkabel und Anschlüsse sind mit Teflon isoliert.
- Die MPX 70/44 380-EXT Weiche ist zur Vermeidung von Korrosion mit schwarzem Vinyl beschichtet.
DuplexfilterMPX 70/44 380-EXT
Mini-Duplexer für das erweiterte TETRA Band
Beschreibung
Spezifikationen
| Elektrisch DE | |||
|---|---|---|---|
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
| Umwelt | ||
|---|---|---|
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Frequenz | ||
|---|---|---|---|---|
| MPX 70/44 380-EXT/406-410 | 200002903 | 380 - 396.5 MHz / 406 - 410 MHz | Verfügbarkeit | |
| MPX 70/44 380-EXT/415-430 | 200002930 | 380 - 396.5 MHz / 415 - 430 MHz | Verfügbarkeit |

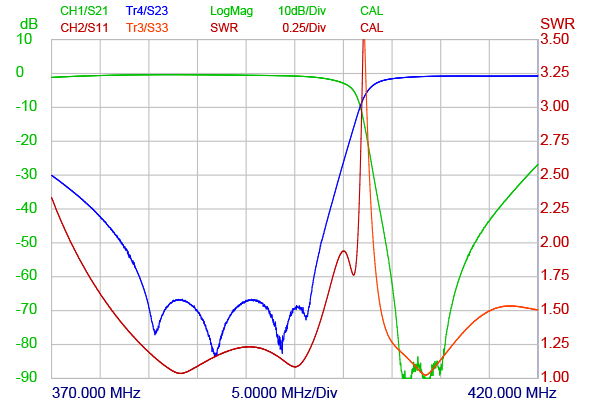

Typischer kurvenverlauf für 406 - 410 MHz
Typischer kurvenverlauf für 415 - 430 MHz

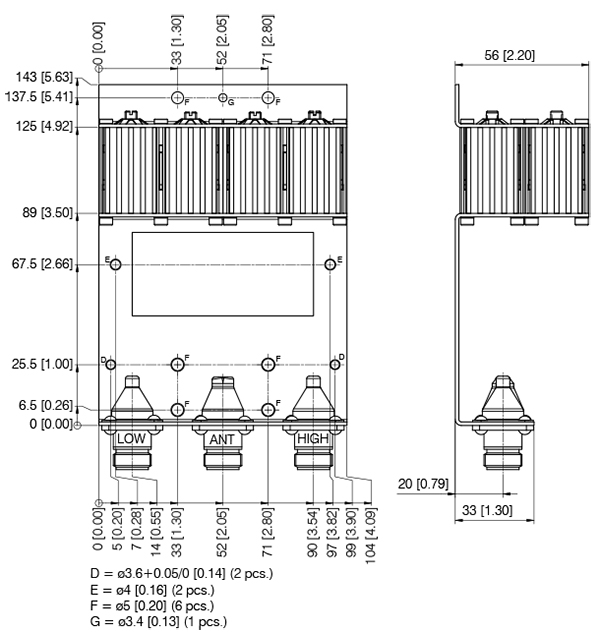

Montagehinweise
Alle Abmessungen in mm [in.]
