PRO-PHY85-4

Hybrid Koppler-/KoppelnetzwerkePRO-PHY85-4

4-Kanal Hybrid Ringkoppler für 85 MHz Sender

Beschreibung

  • Koppeln von 4 Sendern oder Empfängern auf eine gemeinsame Antenne.
  • Bessere Ausnutzung eines guten Antennenstandorts.
  • Anschließen von 4 Antennen an einen gemeinsamen Sender und/oder Empfänger.
  • Die einzige Möglichkeit, 4 Sender mit äusserst geringem Tx-Tx Frequenzabstand zusammenzuschalten.
  • 30 W Absorber serienmäßig (andere Absorber bzw. ohne Absorber optional erhältlich).

Spezifikationen

Elektrisch DE
Filter Typ Hybridverbindung
Frequenz 68 - 88 MHz (Siehe Tabelle)
Max. Eingangsleistung 40 W per channel (max. 130 W with larger load)
(** siehe Hinweis)
Einfügedämpfung < 6.2 dB ±0.3 dB @ 4 MHz BW
< 6.3 dB ±0.3 dB @ 8 MHz BW
Impedanz 50 Ω
Isolierung Tx1 - Tx2 > 31 dB @ 4 MHz BW
> 29 dB @ 8 MHz BW
(* siehe Hinweis)
VSWR < 1.5:1 bei Anschluss aller Ports mit 50 Ω
Belastung 30 W Absorber inkl. (a. Größen verfügbar)
(** Siehe Hinweis)
Anzahl der kanäle 4
Mechanisch DE
Anschlusstyp N(f) (Andere auf Anfrage)
Abmessungen 420 x 89 (inkl. Anschl.) x 42 mm (exkl. Absorber)
Gewicht ca. 1.4 kg
Umwelt
Betriebstemperaturbereich -30 °C to +60 °C

Diagramm und Montage

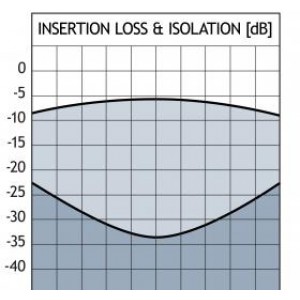

KURVEN

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
PRO-PHY85-4-1 210000783 68 - 73 MHz Verfügbarkeit
PRO-PHY85-4-2 210000784 72 - 77 MHz Verfügbarkeit
PRO-PHY85-4-3 210000627 76 - 81 MHz Verfügbarkeit
PRO-PHY85-4-4 210000567 80 - 85 MHz Verfügbarkeit
PRO-PHY85-4-5 210000568 84 - 88 MHz Verfügbarkeit

Hinweis

 * Die Koppeldämpfung zwischen den Tx-Anschlüssen steht in direkter Abhängigkeit zum VSWR am Antennenanschluss. Bei einem VSWR von 1.5 am Antennenanschluss reduziert sich die Koppeldämpfung zwischen den Tx-Anschlüssen auf 20 dB @ 5 MHz Bandbreite.
** Das VSWR der Absorber sollte < 1.1 betragen! Die Dimensionierung des Absorbers ist so zu wählen, dass er 3/4 der gesamten Eingangsleistung aufnehmen kann. Beispiel: Bei einer Leistung auf beiden Sendereingängen von zusammen 50 W muss der Absorber 50 W x 3/4 = 37 W ableiten können.
