Leistungssplitter/-teilerPRO-PDI2-40-1G-... dB-2.5W-N

Leistungsteiler

Beschreibung

2.5 W unsymetrischer Leistungsteiler.
Die Komponente deckt den Frequenzbereich von 40 - 1000 MHz ab.
Äußerst geringe Welligkeit an den Ausgängen über den gesamten Frequenzbereich.

Spezifikationen

Elektrisch DE

Modell

PRO-PDI2-40-1G-... dB-2.5W-N

Modellvariante

6 dB

10 dB

15 dB

20 dB

Frequenz

40 - 1000 MHz

40 - 2000 MHz

Max. Eingangsleistung

2.5 W (3 W)

Kupplung

6 dB

10 dB

15 dB

20 dB

Impedanz

50 Ω

Eingabe VSWR

< 1.75:1

< 1.5:1 @ 2G < 2

< 1.5:1

Nominal Divider Verlust

1.25 dB

0.45 dB

0.4 dB

Gesamtverlust

≤ 2.5 dB @ 40 MHz
≤ 2.75 dB @ 1000 MHz

≤ 1.4 dB @ 40 MHz
≤ 2.2 dB @ 1000 MHz

≤ 0.9 dB @ 40 MHz
≤ 1.1 dB @ 2G < 1.4

Isolierung Zwischen Den Ausgängen

10 dB

12 dB

16 dB

18 dB

Divider-Ausgabe

-6.5 -0.5 / +1.5 dB

-10 ± 0.5 dB

-15 ± 0.5 dB

-20 ± 1 dB

Mechanisch DE

Anschlusstyp

N(f)
(BNC(f), TNC(f), UHF(f) or SMA(f) on request)

Abmessungen

89 x 56 x 29 mm (incl. connectors)

Gewicht

ca. 0.145 kg

Umwelt

Betriebstemperaturbereich

-30 °C to +60 °C

Diagramm und Montage

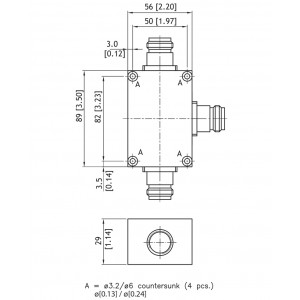

MOUNTING DETAILS

All dimensions are given in mm [in.]

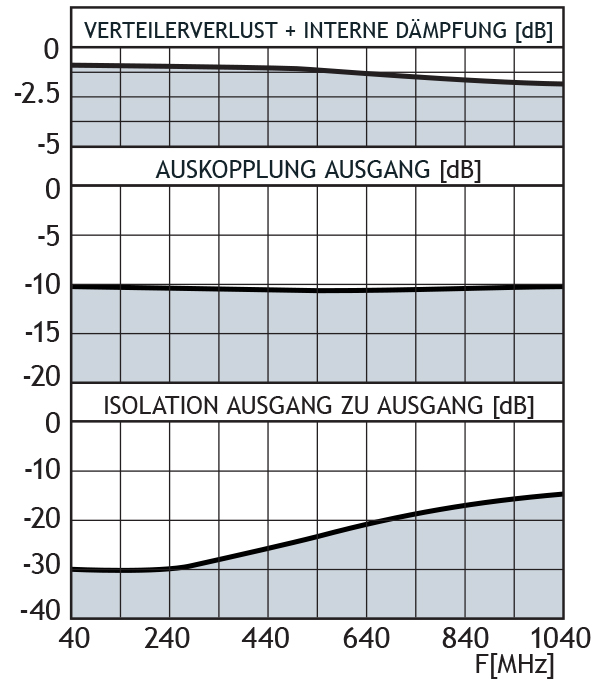

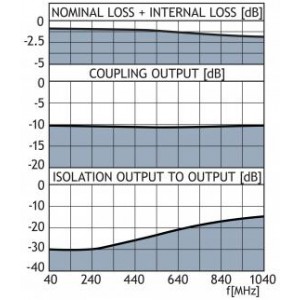

TYPICAL RESPONSE CURVE

Bestellbezeichnungen

Modell	Produkt Nr.	Beschreibung
PRO-PDI2-40-1G-6 dB-2.5W-N(f)	210001060	COUPLING: 6 dB	Verfügbarkeit
PRO-PDI2-40-1G-10 dB-2.5W-N(f)	210000437	COUPLING: 10 dB	Verfügbarkeit
PRO-PDI2-40-1G-15 dB-2.5W-N(f)	210001020	COUPLING: 15 dB	Verfügbarkeit
PRO-PDI2-40-1G-20 dB-2.5W-N(f)	210000994	COUPLING: 20 dB	Verfügbarkeit
