KopplerPRO-BBPHY 2/70-20-3 dB-N

Breitbandiger Leistungshybrid

Beschreibung

  • Anschließen von 2 Antennen auf einen gemeinsamen Sender oder Empfänger.
  • Breitbandiger Leistungsteiler für Funksysteme.
  • Zusammenschalten von 2 Sendern auf eine gemeinsame Antenne.
    Hinweis: Der Leistungsteiler ist bei Verwendung als Koppler auf einer zusätzlichen Kühlfläche zu montieren. Max. 15 W je Sender
  • Zusammenschalten von 2 Signalgeneratoren
  • Eingebauter 30 W Absorber.

Spezifikationen

Elektrisch DE
Modell PRO-BBPHY 2/70-20-3 dB-N
Frequenz 146 - 470 MHz
Typ Kaskadierter Wilkinson-Hybrid
Max. Eingangsleistung 30 W bei Verwendung als Leistungsteiler 15 W je Sender bei Verwendung als Koppler
Hinweis : Bei Verwendung als Hybridkoppler ist eine zusätzliche Kühlung erforderlich
Einfügedämpfung < 4.5 dB
Impedanz 50 Ω
Isolierung Tx1 - Tx2 > 11 dB, 146-470 MHz, typ. > 17 dB
Phase Tx1, Tx2
VSWR < 1.5:1 bei Abschluss aller Anschlüsse mit 50 Ω
Belastung Eingebauter 30 W Abschlusswiderstand
Mechanisch DE
Anschlusstyp N(f) (andere Typen auf Anfrage)
Abmessungen 126 (incl. conn.) x 97.5 (incl. conn.) x 30.3 mm
Gewicht ca. 0.4 kg
Umwelt
Betriebstemperaturbereich -30 °C to +60 °C
IP Schutzklasse IP64

Diagramm und Montage

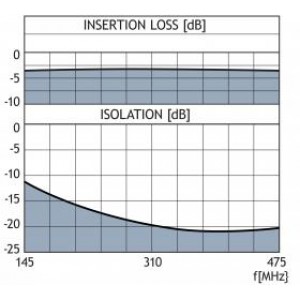

Typischer kurvenverlauf

Bestellbezeichnungen

Modell Produkt Nr.
PRO-BBPHY 2/70-20-3 dB-N 210000282
