¼ λ Auto-Funkantenne für das 450 MHz Band

Beschreibung

  • Silikonummantelter, flexibler Stahlstrahler.
  • MU 7-X/s deckt 370 – 410 MHz
    MU 7-X/l deckt 406 – 440 MHz
    MU 7-X/h deckt 430 – 470 MHz
    – keine Justierung erforderlich.
  • Edelstahl-Antennenfuß (X-Fuß) mit M6 Gewinde zur Strahlerbefestigung.
  • Einfach Montage von außen.
  • Modelle mit X-Fuß (oval), CX-Fuß (rund) oder MM-Fuß (magnetisch) verfügbar.
  • Wahlweise zwei Anschlussmöglichkeiten:
    • X-Fuß, MM-Fuß : FME-Anschluss (ohne Kabel)
    • XP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.

Spezifikationen

Elektrisch DE
Modell MU 7-X/...
Frequenz 450 MHz-Band, abgedeckt in drei Modellen
Antennentyp Autofunkantenne
Max. Eingangsleistung 100 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR ≤ 1.2:1 bei Resonanzfrequenz
Bandbreite ≥ 45 MHz @ VSWR ≤ 1.5
Gewinn (EIA RS-329-1) 0 dB
Mechanisch DE
Materialien Strahler : Silikonummantelter Stahldraht Messing, schwarz verchromt
Fuß : Messing, schwarz verchromt
witterungsbeständiger Kunststoff
Edelstahl
Installationsmoment 4 ±1 Nm
Farbe Schwarz
Höhe ca. 175 mm
Gewicht X-version: Approx. 65 g
XP4-version: Approx. 205 g
MM-version: Approx. 275 g
Montage 18 mm Ø Bohrung
Umwelt
Betriebstemperaturbereich -40 °C to +85 °C

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
MU 7-X/s 130001076 370 - 410 MHz Verfügbarkeit
MU 7-X/l 130001070 406 - 440 MHz Verfügbarkeit
MU 7-X/h 130001082 430 - 470 MHz Verfügbarkeit
MU 7-CX/s 130001066 370 - 410 MHz Verfügbarkeit
MU 7-CX/l 130001071 406 - 440 MHz Verfügbarkeit
MU 7-CX/h 130001083 430 - 470 MHz Verfügbarkeit
MU 7-XP4/s 130001080 370 - 410 MHz Verfügbarkeit
MU 7-XP4/l 130001072 406 - 440 MHz Verfügbarkeit
MU 7-XP4/h 130001073 430 - 470 MHz Verfügbarkeit
MU 7-CXP4/s 130001065 370 - 410 MHz Verfügbarkeit
MU 7-CXP4/l 130001068 406 - 440 MHz Verfügbarkeit
MU 7-CXP4/h 130001074 430 - 470 MHz Verfügbarkeit
MU 7-MM/s 130001060 370 - 410 MHz Verfügbarkeit
MU 7-MM/l 130001061 406 - 440 MHz Verfügbarkeit
MU 7-MM/h 130001062 430 - 470 MHz Verfügbarkeit

Der Strahler ist kompatibel mit allen unten aufgeführten Füßen

X XP4 CX CXP4 MM Mount D

Installation

Um beste Rundstrahlung zu erzielen, sollte diese Antenne generell auf dem Fahrzeugdach montiert werden. Die Montage kann von außen in einer 18 mm Ø Bohrung, jedoch auch von innen in einer 14 mm Ø Bohrung erfolgen. Bei Montage von innen mit einer 14 mm Ø Bohrung muss der untere Plastikring von der Dichtung mit einem scharfen Messer entfernt werden.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen. Der MiniMag (MM) ist ein kleiner, leichter Magnetfuß mit hoher Haftkraft. Die Silikonbeschichtung der Kontaktfläche schützt das Fahrzeugdach und sichert maximale Haftung.

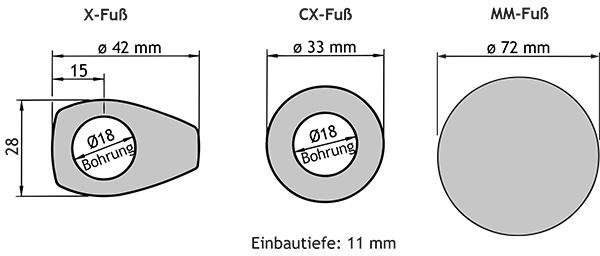

1. Installationsabmessung

X CX MM Mount ø18 ø72 D

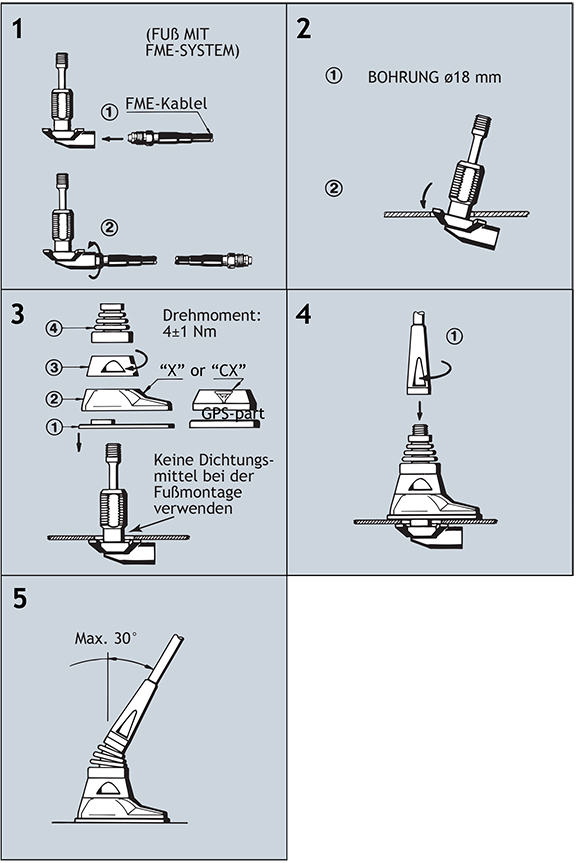

2. Installationsschritte

XG Mount inst step samlet D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

3. Justierung

Die Antenne wird werksjustiert geliefert und benötigt keinen weiteren Abgleich.

Bitte Beachten

Aus Sicherheitsgründen:

Bei Benutzung der MU 7-MM/... darf die Fahrzeuggeschwindigkeit 180 km/h nicht überschreiten.
