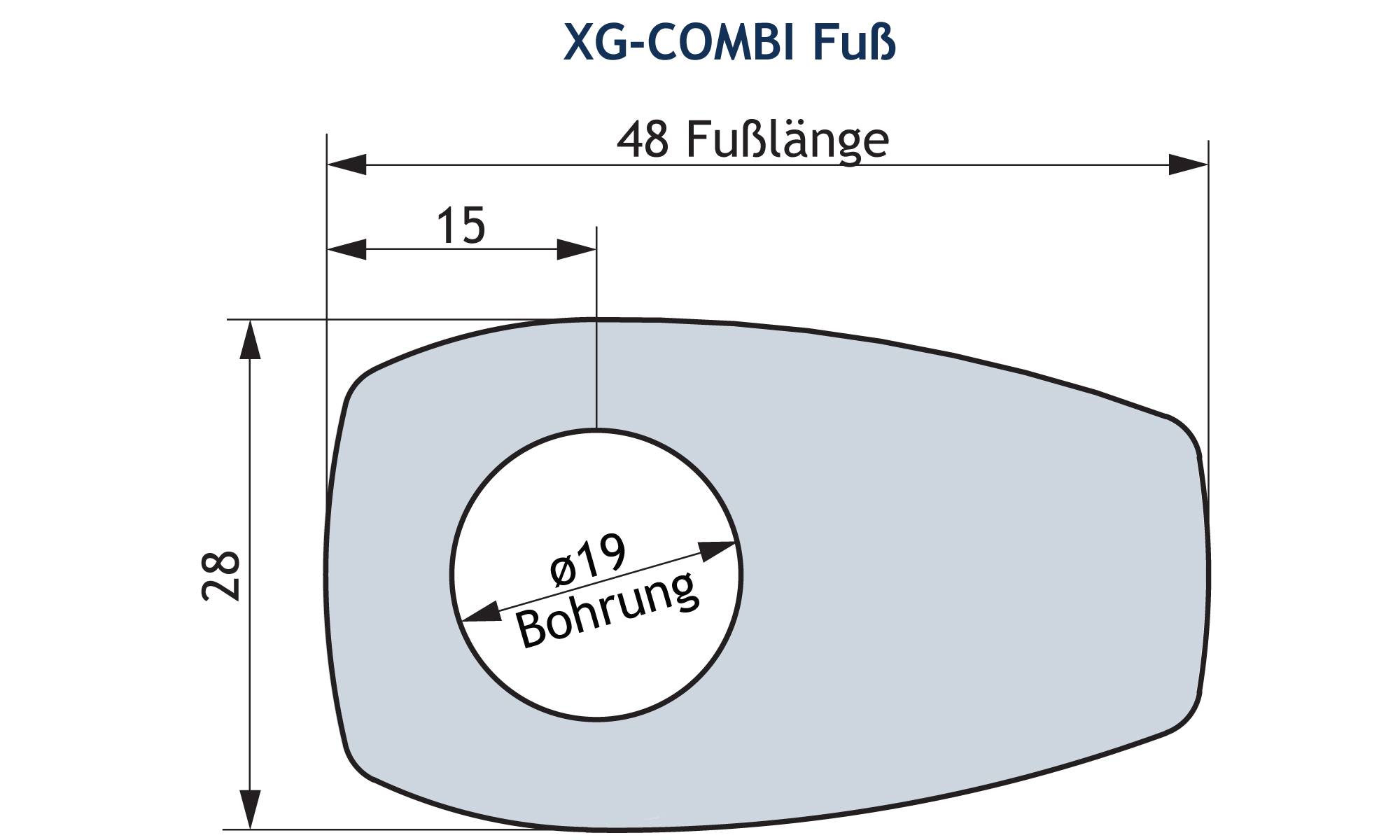

- Antennenfuß mit einem "stromlinienförmigen" Design zur Montage an Fahrzeugen in einer 19 mm Ø Bohrung.
- Speziell zur Montage auf der schmalen Fläche zwischen Kofferraumdeckel und dem seitlichen Kotflügel geeignet.
- M6 Gewinde zur Strahlerbefestigung.
- Äußerst geringe Anforderungen an die Bautiefe während sowie nach der Montage.
- Die Bauweise ermöglicht eine vollständige Montage von außen.
- Durch ein im Fuß integriertes Biegestück ist der Strahler per Hand bis zu 30° neigbar.
- Große Auswahl an Antennenstrahlern für Mobilfunkbänder bis zu 1300 MHz.
- Montagekörper aus rostfreiem Edelstahl!
- Wahlweise zwei Anschlussmöglichkeiten:
- XG Combi-Fuß mit GPS : FME-Anschluss (ohne Kabel).
- XPG4 Combi-Fuß mit GPS : mit fest montiertem 4 m Kabel (f. Funk) und FME-Buchse.
- Im Fuß integrierte GPS Antenne.
- Vollständige hemisphärische Abdeckung.
- eingebauter, rauscharmer Hochleistungsverstärker.
- zirkular rechtsdrehende Polarisation (RHCP).
- 2.85 V - 5 V Versorgungsspannung (typisch 3V).
- ECE R118.02 zugelassenes Kabel.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| GPS-Antenne | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | ||
|---|---|---|---|---|
| XG-COMBI MOUNT | 130002032 | XG-Combi Fuß mit FME-system | Verfügbarkeit | |
| XGP4-COMBI MOUNT | 130002043 | XG-Combi Fuß mit 4m RG 58 Kabel (f. Funk) und FME-Buchse | Verfügbarkeit | |
| Zubehör FME-Kabel | ||||
| 1 m FME(f) to FME(f) | 130000437 | Verfügbarkeit | ||
| 2 m FME(f) to FME(f) | 130000447 | Verfügbarkeit | ||
| 3 m FME(f) to FME(f) | 130000457 | Verfügbarkeit | ||
| 4 m FME(f) to FME(f) | 130000466 | Verfügbarkeit | ||
| 5 m FME(f) to FME(f) | 130000474 | Verfügbarkeit | ||
| 6 m FME(f) to FME(f) | 130000483 | Verfügbarkeit | ||
| 4 m FME(f) to FME(f), white | 110000064 | Verfügbarkeit | ||
| 6 m FME(f) to FME(f), white | 110000066 | Verfügbarkeit | ||
| 12 m FME(f) to FME(f), white | 110000068 | Verfügbarkeit | ||
| 18 m FME(f) to FME(f), white | 110000069 | Verfügbarkeit | ||
| Zubehör FME-Adapter | ||||
| FME(f)-FME(f) | 130000583 | Verfügbarkeit | ||
| FME(m)-P(m) (Prolongation) | 130000565 | Verfügbarkeit | ||
| FME(m)-N(m) | 130000571 | Verfügbarkeit | ||
| FME(m)-SMA(f) | 130000578 | Verfügbarkeit | ||
| FME(m)-BNC(m) | 130000566 | Verfügbarkeit | ||
| FME(m)-TNC(m) | 130000569 | Verfügbarkeit | ||
| FME(m)-UHF(m) | 130000572 | Verfügbarkeit | ||
| FME(m)-MiniUHF(m) | 130000573 | Verfügbarkeit | ||
| FME(m)-MiniUHF(m)(Elbow) | 130000582 | Verfügbarkeit | ||
| FME(m)-BNC(m)(Elbow) | 130000580 | Verfügbarkeit | ||
| FME(m)-TNC(m)(Elbow) | 130000581 | Verfügbarkeit | ||
| FME(m)-SMA(m) | 130000577 | Verfügbarkeit | ||
FME-System Zubehör - Hinweis
Für weitere Informationen über unsere FME-Kabel und FME-Steckern typen vergleichen Sie in den Datenblättern zu Kabel und Steckern unter Zubehör.
Grosse auswahl an Strahlern zur verwendung mit dem XG-Combi Fuss
Installation
XG Combi Fuß Antennenmodelle können universell am Fahrzeug montiert werden, die Montage auf dem Fahrzeugdach ist jedoch empfehlenswert.
Der XG-Fuß (oval) ist speziell zur Montage auf den oftmals sehr schmalen Flächen zwischen Kofferraumdeckel und dem seitlichen Kotflügel geeignet.
Die Montage kann wahlweise von außen oder von innen in einer 19 mm Ø Bohrung erfolgen.
An der Innenseite der Fahrzeugkaroserie ist in jedem Fall eine gute Kontaktfläche sicherzustellen, damit die Masseflächen des Fußes direkten Kontakt zu den Metallteilen des Fahrzeugs haben, was sehr wichtig für die Leistung der Antenne ist.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen. Die Antennen können durch das im XG Combi -Fuß integrierte Biegestück unabhängig vom Winkel des Montageortes (bis zu 30° Neigung) immer in eine vertikale Position justiert werden.
1. Installationsschritte
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
Hinweis Zum Zusammenbau
- GPS-Teil (1/2), Montagekörper (4) und Dichtung (3) zusammensetzen.
- Das GPS Kabel muß durch die Dichtung (3) geführt werden.
- Den Antennenfußkörper von unten etwa zur Hälfte durch die Bohrung des vormontierten GPS Blocks stecken.
- Auf korrekte Positionierung des GPS Kabels achten (es muss seitlich zwischen den Massekrallen des Fußkörpers geführt werden).
- Fuß von außen gemäß o.g. Montageschritten 2-5 montieren. Achten Sie darauf, daß das GPS Kabels korrekt seitlich geführt ist.
EU und UK Konformitätserklärung
Por la presente, Amphenol Procom declara que el tipo de producto XG-COMBI-MOUNT cumple con la directiva 2014/53/EU de la UE und
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:
