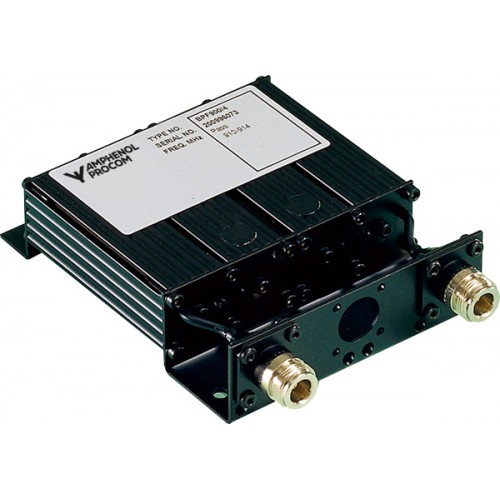

BPF 900/4

BandpassfilterBPF 900/4

Bandpassfilter für das 900 MHz Band

Beschreibung

  • Der BPF 900/4 ist ein 4-kreisiges Bandpassfilter mit intern gekoppelten ¼ λ Resonatoren
  • Der Bandpass dient der Eingangsselektion, um Empfänger vor Interferenzen durch außerhalb des Bandpassbereichs befindliche Sender zu schützen. Bei Installation am Ausgang eines Senders (bis zu 50 Watt Ausgangsleitsung) dient er zur Unterdrückung von Rauschseitenbändern.
  • Der Bandpass ist im gesamten Bereich von 820-960 MHz justierbar. Sorgfältige Materialauswahl sichert eine zuverlässigen Betrieb über einen großen Temperaturbereich.
  • Das Gehäuse besteht aus Strang-Aluminium, das Chassis aus entmagnetisiertem Stahl, und die Koaxkabel und Anschlüsse sind teflonisoliert.
  • Der Bandpass ist zur Vermeidung von Korrosion mit schwarzem Vinyl beschichtet.

Spezifikationen

Elektrisch DE
Modell BPF 900/4
Filter Typ Bandpassfilter
Frequenz 820 - 960 MHz
Max. Eingangsleistung 50 W
Einfügedämpfung ≤ 1.4 dB (typ.)
Impedanz 50 Ω
Sperrdämpfung Fc ±100 MHz ≥ 65 dB
Fc ±500 MHz ≥ 100 dB
Fc ±800 MHz ≥ 85 dB
(Siehe Kurve)
VSWR ≤ 1.5:1
Bandbreite Siehe Kurve
Mechanisch DE
Anschlusstyp N(f)
(BNC(f), TNC(f), UHF(f) oder SMA(f) auf Anfrage)
Abmessungen 152 x 115 x 33 mm
Gewicht Ca. 0.5 kg
Umwelt
Betriebstemperaturbereich -30 °C to +60 °C

Diagramm und Montage

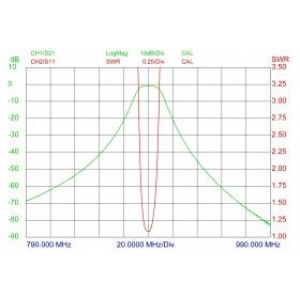

TYPISCHER KURVENVERLAUF

Bestellbezeichnungen

Modell Produkt Nr.
BPF 900/4 N(f) 200000980 Verfügbarkeit

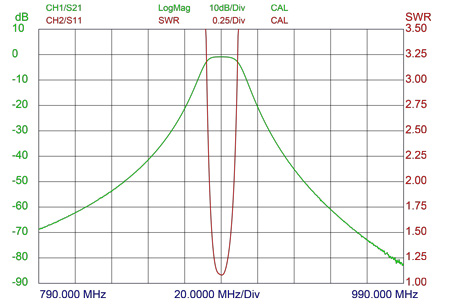

Typischer kurvenverlauf

BPF 900 4 curve 450x
