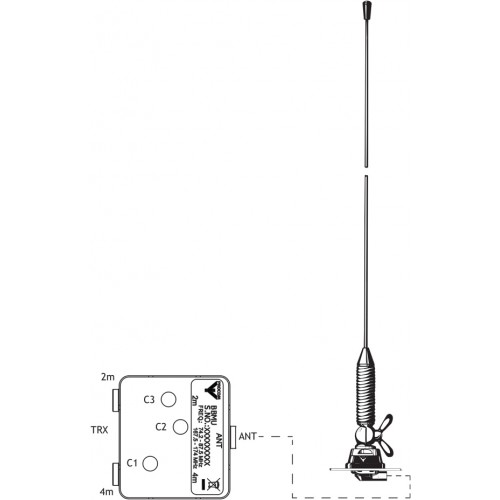

AutofunkantennenML 1-ZR/BOS2 BBMU

Additional Data

OPTIONAL ERHÄLTLICH: Zum Anschluss spezieller Anschlusskabel (RG 213, H2000, RG 223 etc.) an die Anpassbox ist das Jumperkabel JPC 40/RG 58/FN zu verwenden. Es ist ein 40 cm langes RG 58 Kabel mit je einem FME- und einem N-female Anschluss.


INSTALLATION (BEI MONTAGE VON AUSSEN)

• Anpassbox mit FME-Antennenkabel sowie dem beiliegenden 100 mm Verbindungskabel versehen.
• 100 mm Verbindungskabel von außen durch die Antennenbohrung (z.B. mit einem Zugdraht zwischen Autodach und Dachhimmel) einziehen.
• Der Strahler wird mit einer Flügelschraube an unserem Kugelkopfsystem befestigt. Der einstellbare Kugelkopf ermöglicht unabhängig vom Winkel des Montageortes eine vertikale Position des Strahlers.Der Z-Fuß ist vollständig von außen montierbar und somit speziell zur Montage auf Autodächern geeignet, lässt sich aber auch an anderen Montageorten(z.B. Kotflügel etc.) einfach installieren. An der Innenseite der Fahrzeugkaroserie ist in jedem Fall eine gute Kontaktfläche sicherzustellen, damit die Masseflächen des Fußes direkten Kontakt zu den Metallteilen des Fahrzeugs haben, was sehr wichtig für die Leistung der Antenne ist.
• Kabel am Z-Fuß befestigen und Fuß von außen gem. der u.g. Beschreibung montieren.

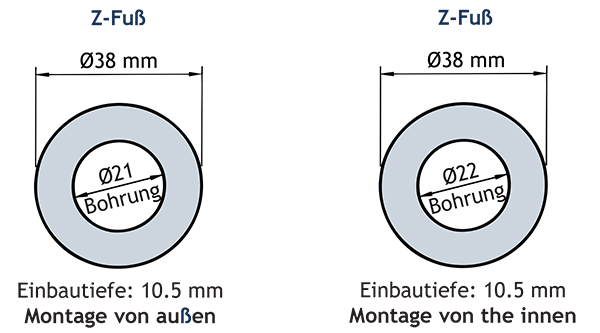

1. INSTALLATIONSABMESSUNG

2. INSTALLATIONSSCHRITTE

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

3. JUSTIERUNG

Die ML 1-ZR/BOS2 BBMU ist werksseitig auf die folgenden:

80 MHz BOS-Bereich:
Unterband: 74.2 - 77.7 MHz
Oberband: 84 - 87.5 MHz

150 MHz BOS-Bereich:
Unterband: 167.5 - 169.5 MHz
Oberband: 172 - 174 MHz

Ein eventueller Feinabgleich oder Frequenzwechsel kann bei Bedarf wie folgt vorgenommen werden:

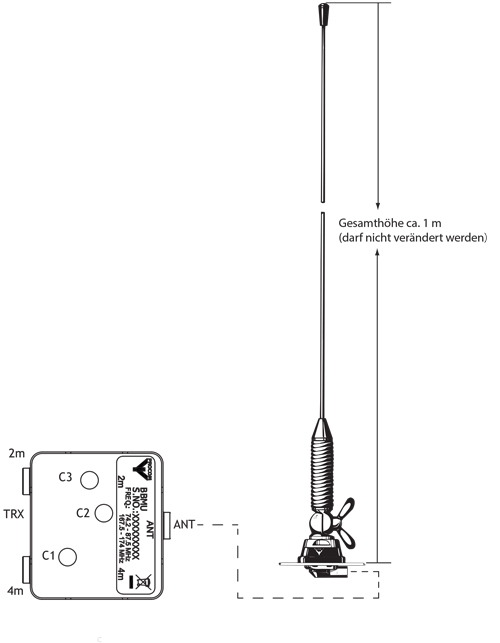

Abstimmung der BBMU BOS1 Box mit Hilfe des SWR 4000

• Feinabstimmung C1 zur Einstellung des 4 m Bandes.
• Feinabstimmung C2 und C3 zur Einstellung des 2 m Bandes.

100 mm FME Kabel (gehört zum Lieferumfang der Breitbandantenne).
Hinweis: Kabellänge darf nicht verändert werden!


SWR 4000 Analyzer mit eingebautem Signalgenerator und Grafiskdisplay Messbereich 30 - 2700 MHz..


3.Tuning

The ML 1-ZR/BOS2 BBMU is factory-tuned to the following

80 MHz BOS area:
LOW: 74.2 - 77.7 MHz
HIGH: 84 - 87.5 MHz

150 MHz BOS area:
LOW: 167.5 - 169.5 MHz
HIGH: 172 - 174 MHz

Fine-tuning or frequency change can if needed be done as follows:

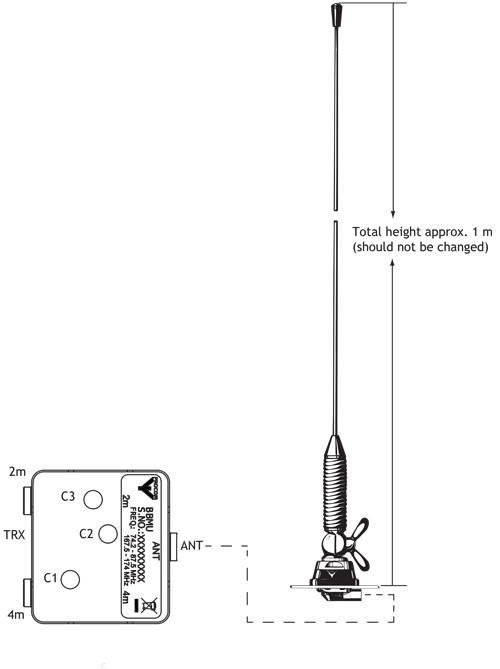

Adjustment of the BBMU BOS2

1. Fine tune C1 for adjusting the 4m band.
2. Fine tune C2 and C3 for adjusting the 2m band.

100 mm FME cable (included in the supply of the broad-band antenna).
Importent: The cable length should not be changed.
