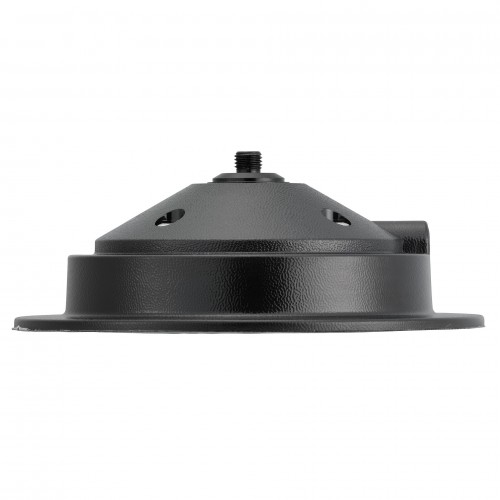

- Schwerer Magnetfuß für hohe Belastung mit Gewinde für "ZG" Antennenstrahler.
- Mit FME-Anschluss versehen (FME-Kabel ist separat zu bestellen).
- Verwendbar bei: 27–400 MHz mit Standard-Strahlern
und bei: 400–470 MHz mit speziell angepassten Strahlern. - Außerordentlich hohe Haftkraft: verwendbar mit Strahlern bis zu 1.6 m Länge.
- Die Silikonbeschichtung der Kontaktfläche schützt das Fahrzeugdach und sichert maximale Haftung.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | ||
|---|---|---|---|
| MZG-Mount | 130000358 | Verfügbarkeit | |
| Accessories FME-Cables | |||
| 1 m FME(f) to FME(f) cable | 130000437 | Verfügbarkeit | |
| 2 m FME(f) to FME(f) cable | 130000447 | Verfügbarkeit | |
| 3 m FME(f) to FME(f) cable | 130000457 | Verfügbarkeit | |
| 4 m FME(f) to FME(f) cable | 130000466 | Verfügbarkeit | |
| 5 m FME(f) to FME(f) cable | 130000474 | Verfügbarkeit | |
| 6 m FME(f) to FME(f) cable | 130000483 | Verfügbarkeit | |
| 4 m FME(f) to FME(f) cable, white | 110000064 | Verfügbarkeit | |
| 6 m FME(f) to FME(f) cable, white | 110000066 | Verfügbarkeit | |
| 12 m FME(f) to FME(f) cable, white | 110000068 | Verfügbarkeit | |
| 18 m FME(f) to FME(f) cable, white | 110000069 | Verfügbarkeit | |
| Accessories FME-Connectors | |||
| FME(f)-FME(f) Connector Adaptor | 130000583 | Verfügbarkeit | |
| FME(m)-P(m) (Prolongation) Connector Adaptor | 130000565 | Verfügbarkeit | |
| FME(m)-N(m) Connector Adaptor | 130000571 | Verfügbarkeit | |
| FME(m)-SMA(f) Connector Adaptor | 130000578 | Verfügbarkeit | |
| FME(m)-BNC(m) Connector Adaptor | 130000566 | Verfügbarkeit | |
| FME(m)-TNC(m) Connector Adaptor | 130000569 | Verfügbarkeit | |
| FME(m)-UHF(m) Connector Adaptor | 130000572 | Verfügbarkeit | |
| FME(m)-MiniUHF(m) Connector Adaptor | 130000573 | Verfügbarkeit | |
| FME(m)-MiniUHF(m)(Elbow) Connector Adaptor | 130000582 | Verfügbarkeit | |
| FME(m)-BNC(m)(Elbow) Connector Adaptor | 130000580 | Verfügbarkeit | |
| FME(m)-TNC(m)(Elbow) Connector Adaptor | 130000581 | Verfügbarkeit | |
| FME(m)-SMA(m) Connector Adaptor | 130000577 | Verfügbarkeit | |
Typischer kurvenverlauf
Verwendung des MZG
Der Magnetfuß ist speziell für zeitweise Antennenmontagen geeignet, wenn das Bohren eines Montagelochs im Fahrzeug nicht wünschenswert ist. De Magnetfuß ist vorzugsweise bei wechselndem Einsatz auf verschiedenen Fahrzeugen verwendbar.
Der MZG ist mit einem durchgängig magnetisierten Dauer-Ringmagneten mit großem Durchmesser versehen. Das sorgfältig gestaltet Magnetfeld ermöglicht eine außergewöhnlich hohe Haftkraft und hält hohen Biegekräften sowie mechanischen Erschütterungen stand.
Durch das flache Profil des MZG-Fußes wird eine geringe Windlast erreicht. Die Silikonbeschichtung der Kontaktfläche schützt das Fahrzeugdach und sichert maximale Haftung. Der MZG ist mit einem M8 x 1 Gewinde zur Befestigung der "ZG" Antennenstrahlern ausgestattet
INSTALLATION
Der Magnetfuß sollte in der Dachmitte oder auf dem Kofferraumdeckel platziert werden, um beste Rundstrahlung zu erzielen.
| JUSTIERUNG | |
|---|---|
| Unter 400 MHz | Die Strahler sind entsprechend der Schneidediagramme der ZG-Fuß Modelle mit Hilfe eines SWR-Mess- geräts zu justieren. |
| Über 400 MHz | Durch Kürzen justierbarer Strahler: Mit Hilfe eines SWR-Messgeräts. Strahler mit Justierschraube: Siehe Abstimmdiagramm der Antenne. |
Allgemein:Order this magnetic base by simply asking for MZG. (FME-cable and FME-connector are ordered separately).
Komplette Antennen innerh
27–400 MHz
Die Bestellbezeichnung für den Magnetfuß lautet MZG.
(FME-Kabel und FME-Adapter sind separat zu bestellen)
Komplette Antennen innerh
400–470 MHz
TDer Strahler und der Fuß sind gemeinsam bestellbar, indem die Antennenbezeichnung
mit dem Code MZG geändert wird, z.B. MU 4-MZG/h. Bitte verwenden Sie das Daten
blatt des ZG-Fuß Modells, um den passenden Strahlertyp für den MZG-Fuß zu finden.
