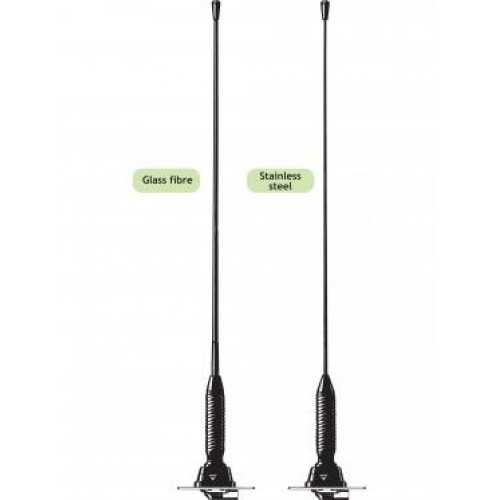

- Robuste, universelle ¼ λ Autofunkantenne in professioneller Qualität
- Wahlweise mit Glasfiber- oder Edelstahlstrahler verfügbar.
- Edelstahl-Antennenfuß (ZG-Fuß) mit M8 x 1 Gewinde zur Strahlerbefestigung.
- Einfache Montage von außen.
- Wahlweise zwei Anschlussmöglichkeiten:
- ZG-Fuß : FME-Anschluss (ohne Kabel).
- ZGP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | Frequenz | ||
|---|---|---|---|---|---|
| MH 2-ZGR | 130000738 | Stainless Steel Whip | ZG-mount with FME-system | Verfügbarkeit | |
| MH 2-ZGP4R | 130000739 | Stainless Steel Whip | ZGP4-mount with 4 m cable and FME-connector | Verfügbarkeit | |
| MH 2-ZG | 130000736 | Glassfibre Whip | ZG-mount with FME-system | Verfügbarkeit | |
| MH 2-ZGP4 | 130000737 | Glassfibre Whip | ZGP4-mount with 4 m cable and FME-connector | Verfügbarkeit |
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Installation
Die Antenne ist mit dem Z-Fuß Typ ausgestattet. Der Strahler wird mit der Flügelschraube am Kugelkopf des Antennenfußes befestigt. Der einstellbare Kugelkopf ermöglicht unabhängig vom Winkel des Montageortes eine vertikale Position des Strahlers.
Der Z-Fuß ist vollständig von außen montierbar und somit speziell zur Montage auf Fahrzeugdächern geeignet, lässt sich jedoch auch an anderen Montageorten (z.B. Kotflügel etc.) montieren.
1. Installationsabmessung
Einbautiefe : 10.5 mm
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Justierung
Die Antenne sollte grundsätzlich mit einem VSWR-Messgerät justiert werden.
Das u.a. Schneidediagramm dient als Abstimmhinweis.
Edelstahl-Strahler
Glasfiber -Strahler
