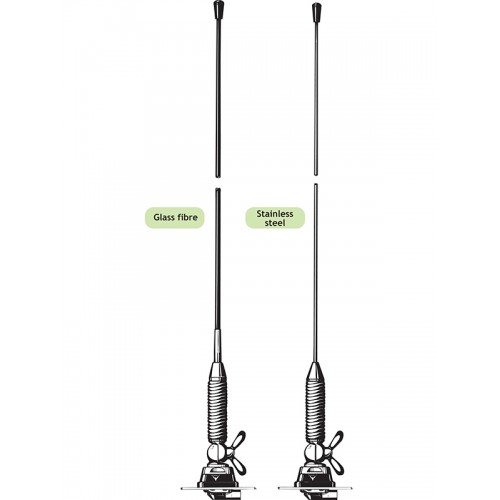

- Robuste, universelle ¼ λ Antenne in professioneller Qualität
- Wahlweise mit Glasfiber- oder Edelstahlstrahler verfügbar.
- Edelstahl-Antennenfuß (Z-Fuß) mit Kugelgelenk und Flügelschraube.
- Metallteile wahlweise blank oder schwarz verchromt (Fuß und Strahler):
- MH 2-Z... : blank verchromt
- MH 2-BZ... : schwarz verchromt
- Einfache Montage von außen.
- Wahlweise zwei Anschlussmöglichkeiten:
- Z-Fuß : FME-Anschluss (ohne Kabel).
- ZP4-Fuß : mit festmontiertem 4 m Kabel mit FME-Buchse.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | Frequenz | ||
|---|---|---|---|---|---|
| MH 2-ZP4 | 130000729 | Glassfibre Whip | ZP4-mount with 4 m cable and FME-connector BRIGHT | Verfügbarkeit | |
| MH 2-BZP4 | 130000742 | Glassfibre Whip | BZP4-mount with 4 m cable and FME-connector BLACK | Verfügbarkeit | |
| MH 2-ZP4R | 130000730 | Stainless Steel Whip | ZP4-mount with 4 m cable and FME-connector BRIGHT | Verfügbarkeit | |
| MH 2-BZP4R | 130000731 | Stainless Steel Whip | BZP4-mount with 4 m cable and FME-connector BLACK | Verfügbarkeit | |
| MH 2-Z | 130000727 | Glassfibre Whip | Z-mount with FME-system BRIGHT | Verfügbarkeit | |
| MH 2-BZ | 130000733 | Glassfibre Whip | BZ-mount with FME-system BLACK | Verfügbarkeit | |
| MH 2-ZR | 130000740 | Stainless Steel Whip | Z-mount with FME-system BRIGHT | Verfügbarkeit | |
| MH 2-BZR | 130000741 | Stainless Steel Whip | BZ-mount with FME-system BLACK | Verfügbarkeit |
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Installation
Die Antenne ist mit dem Z-Fuß Typ ausgestattet. Der Strahler wird mit der Flügelschraube am Kugelkopf des Antennenfußes befestigt. Der einstellbare Kugelkopf ermöglicht unabhängig vom Winkel des Montageortes eine vertikale Position des Strahlers.
Der Z-Fuß ist vollständig von außen montierbar und somit speziell zur Montage auf Fahrzeugdächern geeignet, lässt sich jedoch auch an anderen Montageorten (z.B. Kotflügel etc.) montieren.
1. Installationsabmessung
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Justierung
Die Antenne sollte grundsätzlich mit einem VSWR-Messgerät justiert werden.

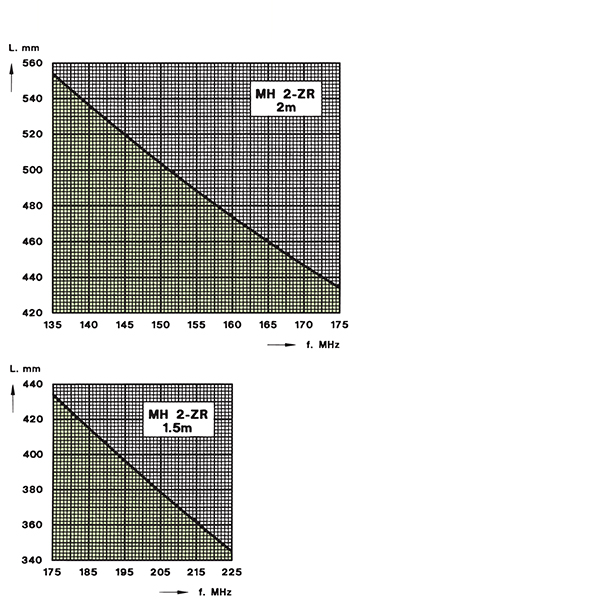

Das u.a. Schneidediagramm dient als Abstimmhinweis.
Glasfiber -Strahler
Edelstahl-Strahler
