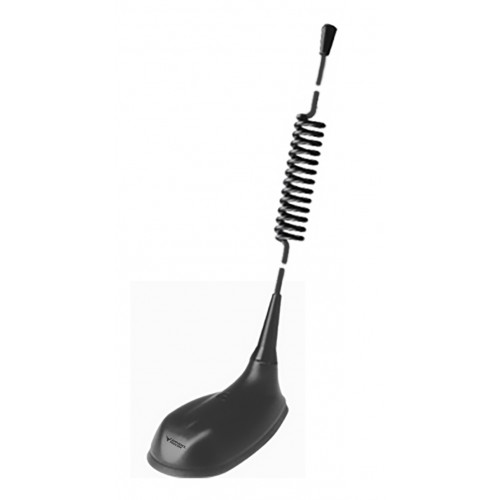

GPS-C MU 4/FM/...

GPS KombiantennenGPS-C MU 4/FM/...

Kolineare 4 dB Auto-Funkantenne für das 450 MHz Band

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • 4 dB Autofunkantenne mit konischem Edelstahlstrahler.
    • FM-Radioempfang bei Verwendung eines Diplexers möglich (LH 108/136-2G)
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.
    • 0 dB Gewinn für das 160 MHz Band und 3 dB Gewinn für das 450 MHz Band.

Spezifikationen

Elektrisch DE
Modell GPS-C MU 4/FM/...
Frequenz Modelle innerhalb 380 - 470 MHz
ebenfalls FM-Radio (88 - 108 MHz)
Antennentyp Kolineare mobile Stabantenne
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR < 1.3:1 bei Resonanzfreq. 450 MHz Band
Bandbreite > 30 MHz @ VSWR < 2.5
Gewinn (EIA RS-329-1) 4 dB (gemäß EIA RS-329-1) für das 450 MHz Band
Mechanisch DE
Materialien Edelstahl, schwarz verchromt
Farbe Schwarz
Maximale Dachdichte 2.5 mm
Höhe ca. 590 mm
Gewicht ca. 0.065 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. +7 dBm
Abceckung (GPS) Halbkugelförmig
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Montage (GPS) 18.0 mm dia. hole for roof thickness upto 2.0 mm
18.5 mm dia. hole for roof thickness 2.0 - 2.5 mm
19.0 mm dia. hole for roof thickness 3.5 - 7.5 mm
Tools for mounting included
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C to +75 °C
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Installationsmoment (GPS) 4 ± 0.5 Nm
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca. 0.114 kg
Stromversorgung (GPS) 5 ± 0.5 V DC (3 bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) 25 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) Zirkular
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl
Verstärkter Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr. Frequenz
GPS-C MU 4/FM/s 132000055 380 - 410 MHz Verfügbarkeit
GPS-C MU 4/FM/f 132000052 406 - 430 MHz Verfügbarkeit
GPS-C MU 4/FM/l 132000101 420 - 450 MHz Verfügbarkeit
GPS-C MU 4/FM/h 132000053 440 - 470 MHz Verfügbarkeit

Anschluss Diagramm

GPS C MU 4 FM D

Montagehinweise

GPS C mounting instructions D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

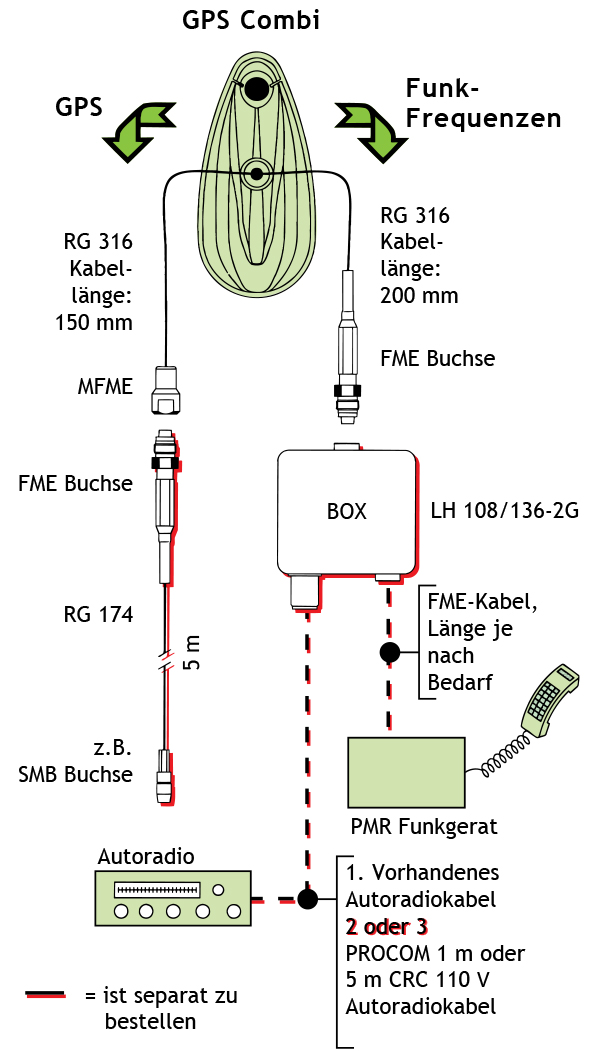

Kabelmontage

GPS Combi dia MU4FM D

Typischer kurvenverlauf

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

GPS C Vertical Radition pattern

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C MU 4/FM/... die Vorgaben der EU Richtlinie 2014/53/EU erfüllt und
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-2.pdf
