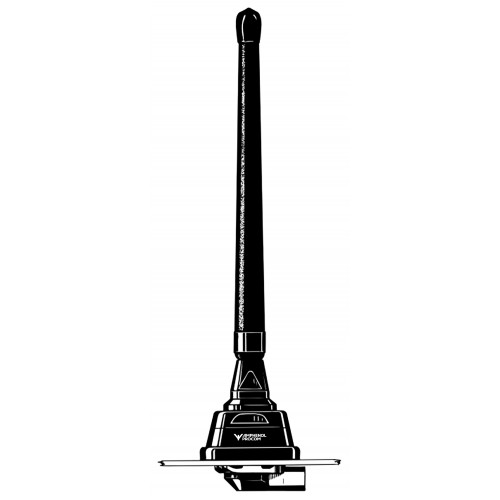

- Robuster, konischer und flexibler Gummistrahler.
- MU 5-ZG/s deckt 370–410 MHz
MU 5-ZG/l deckt 406–440 MHz
MU 5-ZG/h deckt 430–470 MHz
– keine Justierung erforderlich. - Edelstahl-Antennenfuß (ZG-Fuß) mit M8 x 1 Gewinde zur Strahlerbefestigung.
- Einfache Montage von außen.
- Wahlweise zwei Anschlussmöglichkeiten:
- ZG-Fuß : FME-Anschluss (ohne Kabel)
- ZGP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Frequenz | ||
|---|---|---|---|---|
| MU 5-ZG/s | 130001052 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-ZG/l | 130001054 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-ZG/h | 130001055 | 430 - 470 MHz | Verfügbarkeit | |
| MU 5-ZGP4/s | 130001058 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-ZGP4/l | 130001056 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-ZGP4/h | 130001057 | 430 - 470 MHz | Verfügbarkeit |
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Installation
Um beste Rundstrahlung zu erzielen, sollte diese Antenne generell auf dem Fahrzeugdach montiert werden.
Diese Antenne ist mit dem ZG-Fuß Typ zur Montage in eine 21 mm Ø Bohrung ausgestattet.
Der ZG-Fuß verfügt über eine M8 x 1Gewindebefestigung. Diese Bauart verbindet die Anforderung an einen flachen Fuß mit
schlanker Erscheinung sowie Schutz des Strahlers vor Diebstahl.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 12 mm Gabelschlüssel entfernt.
Der Strahler wird anschließend wieder auf das M8 x 1 Gewinde geschraubt und mit dem Gabelschlüssel festgezogen.
1. Installationsabmessung
Einbautiefe : 10.5 mm
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Justierung / Modellanderung
Die Antenne ist werksjustiert und benötigt keinen weiteren Abgleich.
Um ein MU 5-ZG/s Modell in ein MU 5-ZG/l Modell zu ändern, ist der Strahler oben um 14 mm zu kürzen.
Um ein MU 5-ZG/l Modell in ein MU 5-ZG/h Modell zu ändern, ist der Strahler oben um 8 mm zu kürzen.
