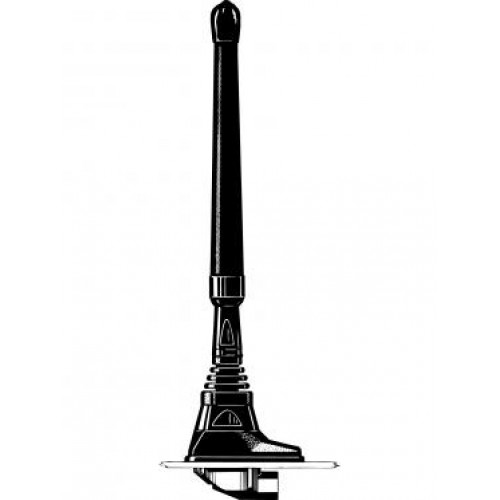

- Robuster, konischer, flexibler Gummistrahler.
- MU 5-X/s deckt 370 – 410 MHz
MU 5-X/l deckt 406 – 440 MHz
MU 5-X/h deckt 430 – 470 MHz
– keine Justierung erforderlich. - Edelstahl-Antennenfuß (X-Fuß) mit M6 Gewinde zur Strahlerbefestigung.
- Einfach Montage von außen.
- Modelle mit X-Fuß (oval), CX-Fuß (rund) oder MM-Fuß (magnetisch) verfügbar.
- Wahlweise zwei Anschlussmöglichkeiten:
- X-Fuß, MM-Fuß : FME-Anschluss (ohne Kabel)
- XP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse. Alle Strahler sowie Füsse sind kompatibel.
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Frequenz | ||
|---|---|---|---|---|
| MU 5-X/s | 130001027 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-X/l | 130001028 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-X/h | 130001029 | 430 - 470 MHz | Verfügbarkeit | |
| MU 5-CX/s | 130001037 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-CX/l | 130001033 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-CX/h | 130001036 | 430 - 470 MHz | Verfügbarkeit | |
| MU 5-XP4/s | 130001477 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-XP4/l | 130001030 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-XP4/h | 130001031 | 430 - 470 MHz | Verfügbarkeit | |
| MU 5-CXP4/s | 130001038 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-CXP4/l | 130001035 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-CXP4/h | 130001034 | 430 - 470 MHz | Verfügbarkeit | |
| MU 5-MM/s | 130001024 | 370 - 410 MHz | Verfügbarkeit | |
| MU 5-MM/l | 130001025 | 406 - 440 MHz | Verfügbarkeit | |
| MU 5-MM/h | 130001026 | 430 - 470 MHz | Verfügbarkeit |
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Installation
Um beste Rundstrahlung zu erzielen, sollte diese Antenne generell auf dem Fahrzeugdach montiert werden. Die Montage kann von außen in einer 18 mm Ø Bohrung, jedoch auch von innen in einer 14 mm Ø Bohrung erfolgen. Bei Montage von innen mit einer 14 mm Ø Bohrung muss der untere Plastikring von der Dichtung mit einem scharfen Messer entfernt werden.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen. Der MiniMag (MM) ist ein kleiner, leichter Magnetfuß mit hoher Haftkraft. Die Silikonbeschichtung der Kontaktfläche schützt das Fahrzeugdach und sichert maximale Haftung
1. Installationsabmessung
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Justierung / Modellanderung
Die Antennen ist werksjustíert und benötigt keinen weiteren Abgleich.
Um ein MU 5-X/s Modell in ein MU 1-X/l Modell zu ändern, ist der Strahler oben um 12 mm zu kürzen.
Um ein MU 5-X/l Modell in ein MU 5-X/h Modell zu ändern, ist der Strahler oben um 11 mm zu kürzen.
Bitte Beachten
Aus Sicherheitsgründen:
Bei Benutzung der MU 5-MM/... darf die Fahrzeuggeschwindigkeit 180 km/h nicht überschreiten.
