GPS-C HX 2/FQ

GPS KombiantennenGPS-C HX 2/FQ

GPS Antenne mit einem ¼ λ Helix-Strahler für das 160 MHz Band

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • Flexibler, konischer, kunststoffummantelter Helixstrahler.
    • Gekürzter ¼ λ Gummiwendelstrahler.
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.

Spezifikationen

Elektrisch DE
Modell GPS-C HX2/FQ
Frequenz Justierbar d. Kürzen von : 144 - 175 MHz
Antennentyp Gekürzte ¼ λ Helix-Antenne
Max. Eingangsleistung 10 W
Polarisation Vertikal
Impedanz 50 Ω
Gewinn (EIA RS-329-1) -3 dB
Mechanisch DE
Materialien Stahlwendel, mit flexiblem, thermoplastischem
Gummi ummantelt Messing,
schwarz verchromt
Farbe Schwarz
Höhe ca. 130 mm
Gewicht ca. 0.034 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. 7 dBm
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C to +75 °C
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Installationsmoment (GPS) 4 ± 0.5 Nm
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca. 0.114 kg
Stromversorgung (GPS) 5 ± 0.5 V DC (3 V bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) ca. 25 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl
Verstärkter Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr.
GPS-C HX2/FQ 132000049 Verfügbarkeit

Anschluss Diagramm

GPS C HX 2 Connection Diagram D

Montageanleitung

GPS C mounting instructions 2 D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

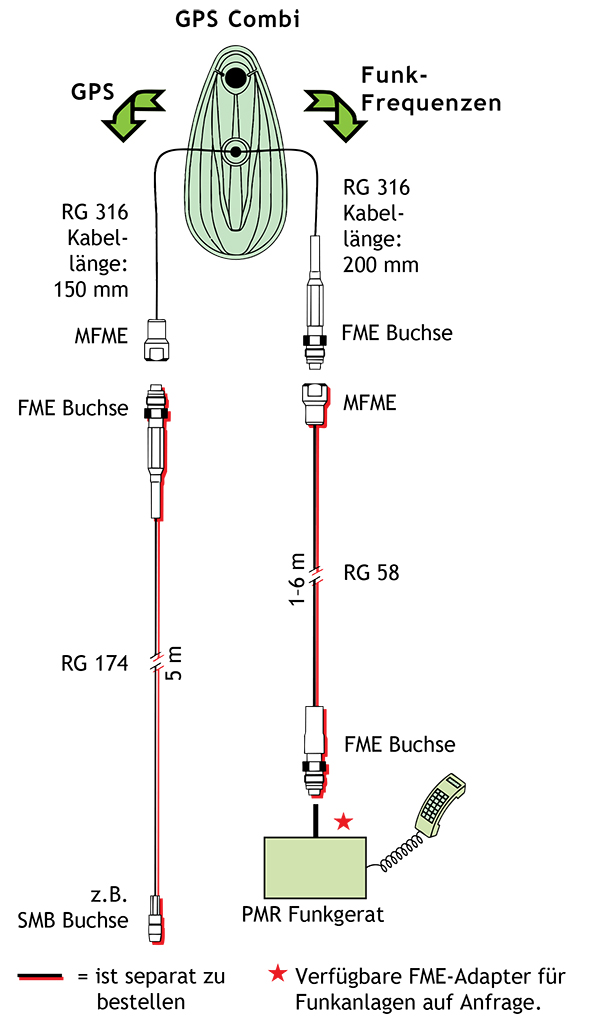

Kabelmontage

GPS C HX 2Combi D

Typischer kurvenverlauf

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

GPS C Vertical Radition pattern

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C HX 2/FQ die Vorgaben der EU Richtlinie 2014/53/EU erfüllt und
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-1.pdf
