GPS-C FLEX/TETRA/GSM

GPS KombiantennenGPS-C FLEX/TETRA/GSM

¼ λ, 0 dB Auto-Funkantenne für das TETRA und EGSM Band

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • Biegsamer Antennenstrahler aus Flexdraht mit schwarzer Silikonummantelung.
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.
  • Bei Bestellung bitte die Mittenfrequenz für jedes Band mitteilen.

Spezifikationen

Elektrisch DE
Modell GPS-C FLEX/TETRA/GSM
Frequenz 380 - 430 MHz (TETRA)
880 - 960 MHz (EGSM)
Antennentyp Mobilfunkantenne
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
Gewinn 0 dB (acc. to EIA RS-329-1)
for the TETRA band
VSWR ≤ 1.7:1 bei Resonanzfrequenz
Bandbreite ≥ 50 MHz @ VSWR ≤ 2.5
Mechanisch DE
Materialien Flexdraht in Silikon-Ummantelung
Messing, verchromt
Farbe Schwarz
Höhe ca. 140 mm
Gewicht ca. 0.025 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. 7 dBm
Abceckung (GPS) Halbkugelförmig
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Montage (GPS) ø18.0 mm dia. hole for roof thickness up to 2.0 mm
ø18.5 mm dia. hole for roof thickness 2.0 - 2.5 mm
ø19.0 mm dia. hole for roof thickness 3.5 - 7.5 mm
Tools for mounting included
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C to +75 °C
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Installationsmoment (GPS) 4 ± 0.5 Nm
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca. 0.114 kg
Stromversorgung (Amplifier) 5 ± 0.5 V DC (3 V resp. 12 V on request)
Stromaufnahme (GPS-Verstärker) 25 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm or 3.5 - 7.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) Zirkular
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl Verstärkter
Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr. Beschreibung
GPS-C FLEX/TETRA/GSM 132000066 Max. Roof thickness 2.5 mm Verfügbarkeit
GPS-C FLEX/TETRA/GSM/7 mm 132000169 Roof thickness : 3.5 - 7.5 mm Verfügbarkeit

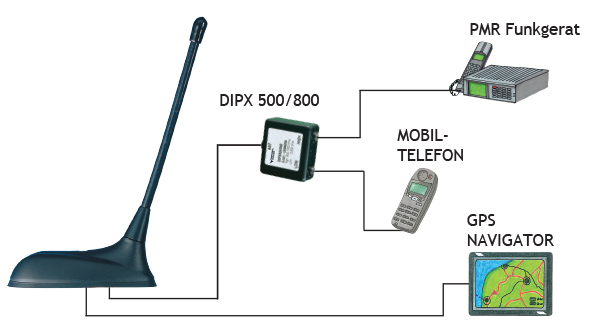

Anschluss Diagramm

GPS C FLEXTETRAGSM Connection D

Montageanleitung

GPS C mounting instructions 2 D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

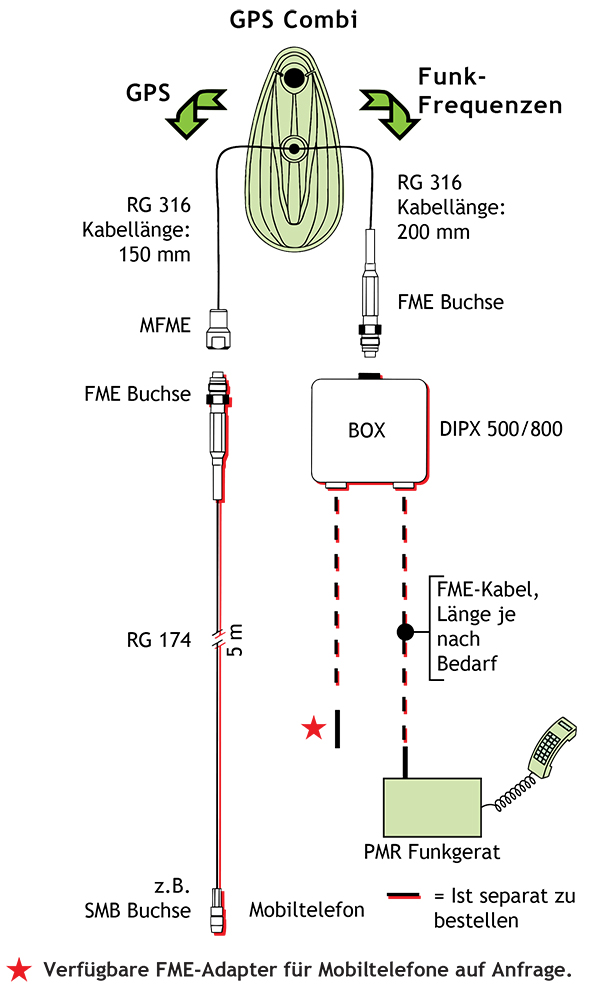

Kabelmontage

 GPS C FLEX70GSM Combi D





Typischer kurvenverlauf

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

GPS C Vertical Radition pattern

Typische VSWR Verlauf

GPS C FLEX!TETRA!GSM VSWR

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C FLEX/TETRA/GSM die Vorgaben der EU Richtlinie 2014/53/EU erfülltund
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-1.pdf
