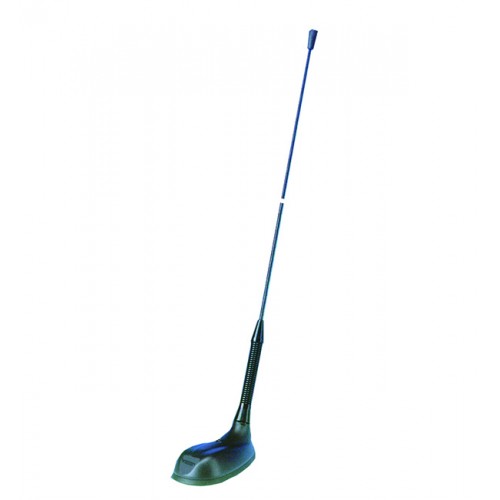

GPS KombiantennenGPS-C 4/2/TETRA-S BBMU/...

Kolineare Autofunkantenne für die 4m, 2m und TETRA Bänder

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • Polyethylenummantelter, flexibler Strahler.
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.
    • Anpassbox (BBMU) gehört zum Lieferumfang.
  • DC Versorgung durch den HF-Anschluss.Bei Bestellung bitte die Mittenfrequenz mitteilen.

Spezifikationen

Elektrisch DE
Modell GPS-C 4/2/TETRA-S BBMU/...
Frequenz 4 m : 74.2 - 87.5 MHz
2 m : 167.5 - 174 MHz
70 cm : 380 - 400 MHz
Antennentyp Kolineare, mobile Stabantenne
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR 74.2 - 77.7 and 84 - 87.5 MHz : ≤ 2.5:1
167.5 - 169.5 and 172 - 174 MHz : ≤ 2.0:1
380 - 400 MHz : ≤ 2.0:1
Gewinn (EIA RS-329-1) 4 m : ca. -3 dB
2 m : ca. -4 dB
70 cm : ca. 2 dB (gemäß EIA RS-329-1)
Mechanisch DE
Materialien Strahler : Glasfiberstab mit Kupferwicklung, Polyethylen-ummantelt, Messing,
schwarz verchromt
Feder : Edelstahl, schwarz verchromt
Farbe Schwarz
Höhe ca. 670 mm
Gewicht ca. 0.06 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. +7 dBm
Abceckung (GPS) Halbkugelförmig
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Montage (GPS) ø18.0 mm dia. hole for roof thickness up to 2.0 mm
ø18.5 mm dia. hole for roof thickness 2.0 - 2.5 mm
ø19.0 mm dia. hole for roof thickness 3.5 - 7.5 mm
Tools for mounting included
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C to +75 °C
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Installationsmoment (GPS) 4 ± 0.5 Nm
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca. 0.114 kg
Stromversorgung (GPS) 5 ± 0.5 V DC (3 bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) 0.025 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm or 3.5 - 7.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl
Verstärkter Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr. Beschreibung
GPS-C 4/2/TETRA-S BBMU 132000084 Max. Roof thickness 2.5 mm Verfügbarkeit
GPS-C 4/2/TETRA-S BBMU/7mm 132000096 Roof thickness : 3.5 - 7.5 mm Verfügbarkeit

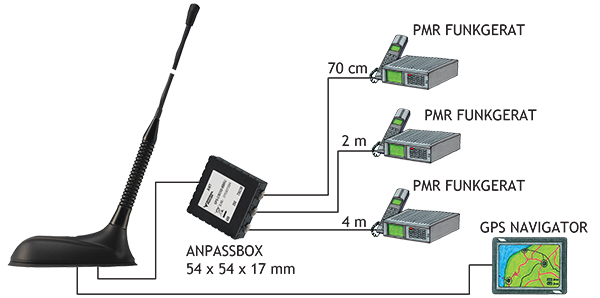

Anschluss Diagramm

GPS C 42TETRA S BBMU Connection diagram D

Montagehinweise

GPS C mounting instructions D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

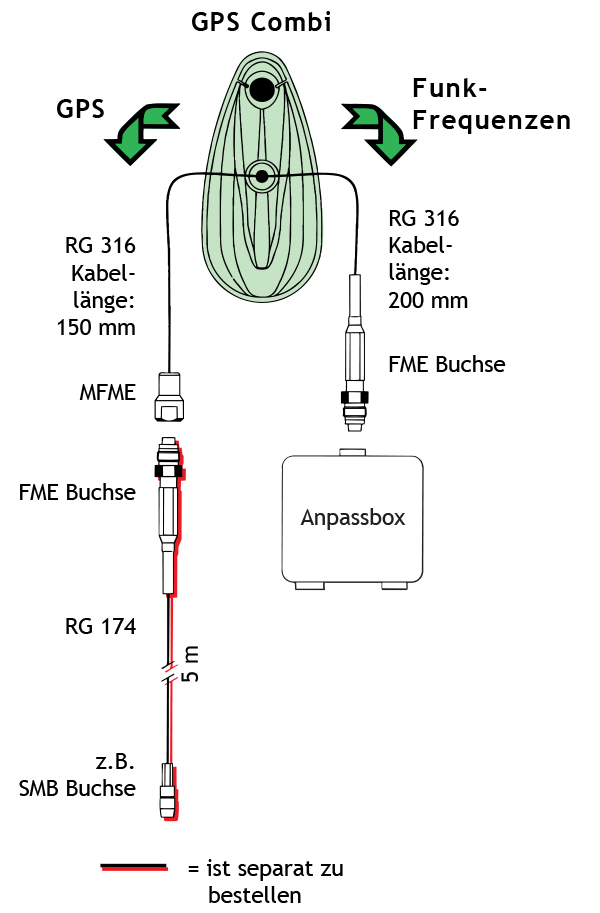

Kabelmontage

GPS C 42TETRA S BBMU Combi D

Typischer kurvenverlauf

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

GPS C Vertical Radition pattern

Hinweis

Das Kabel zwischen dem GPS-C Fuß und der BBMU Box darf nicht verlängert werden.

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C 4/2/TETRA-S BBMU/... die Vorgaben der EU Richtlinie 2014/53/EU erfülltund
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
