GPS-C 2R/FM/FQ

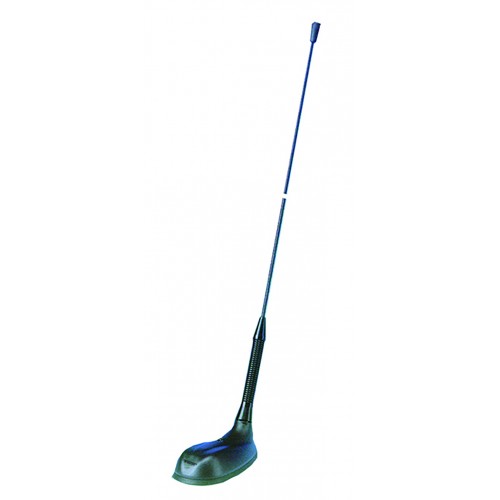

GPS KombiantennenGPS-C 2R/FM/FQ

GPS Antenne mit ¼ λ Strahler mit Stoßfeder für das 160 MHz und FM Band

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • Schwarz verchromter, konischer Edelstahlstrahler.
    • Robuste, universelle ¼ λ Antenne in professioneller Qualität.
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.

Spezifikationen

Elektrisch DE
Modell GPS-C 2R/FM/FQ
Frequenz Abstimmbar durch Kürzen innerhalb : 144 – 175 MHz
FM Band (88 – 108 MHz)
Antennentyp Autofunkantenne
Max. Eingangsleistung 30 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR < 1.3:1 @ f.res.
Bandbreite 2 m : ≥ 20 MHz @ VSWR ≤ 2.0
Gewinn (EIA RS-329-1) 0 dB
Mechanisch DE
Materialien Strahler : Edelstahl, konisch, schwarz verchromt Messing,
schwarz verchromt
Feder : Edelstahl, schwarz verchromt
Farbe Schwarz
Höhe ca. 450 mm
Gewicht ca. 0.05 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. 7 dBm
Abceckung (GPS) Halbkugelförmig
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Montage (GPS) ø18.0 mm Bohrung für Dachstärken bis 2.0 mm
ø18.5 mm Bohrung für Dachstärken von 2.0 - 2.5 mm
Montagewerkzeug gehört zum Lieferumfang
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C to +75 °C
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Installationsmoment (GPS) 4 ± 0.5 Nm
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca.0.114 kg
Stromversorgung (GPS) 5 ± 0.5 V DC (3 bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) 25 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl
Verstärkter Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr.
GPS-C 2R/FM/FQ 132000062 Verfügbarkeit
Zubehör
LH 108/136-2G (optional) 200000762 Verfügbarkeit

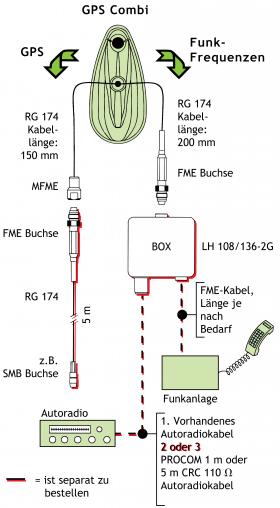

Anschluss Diagramm

Montageanleitung

GPS C mounting instructions D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

Kabelmontage

JUSTIERUNG

Die Antenne sollte immer mit einem VSWR Messgerät justiert werden. Das Schneidediagramm dient als Abstimmhinweis.

GPS C 2R!FM!FQ Dimension VSWR

Typischer kurvenverlauf

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C 2R/FM/FQ die Vorgaben der EU Richtlinie 2014/53/EU erfülltund
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-2.pdf
