- Schwarz verchromter, konischer Edelstahlstrahler.
- Eleganter Übergang zwischen Strahler und Montagefläche durch schlanke Fußform.
- 30° neigbarer Strahler.
- Ideal zur Montage auf schmalen Flächen am Fahrzeug (z.B. Kotflügel).
- Edelstahl-Antennenfuß (X-Fuß) mit M6 Gewinde zur Strahlerbefestigung.
- Einfach Montage von außen.
- Modelle mit X-Fuß (oval) oder CX-Fuß (rund) verfügbar.
- Wahlweise zwei Anschlussmöglichkeiten:
- X-Fuß : FME-Anschluss (ohne Kabel)
- XP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.

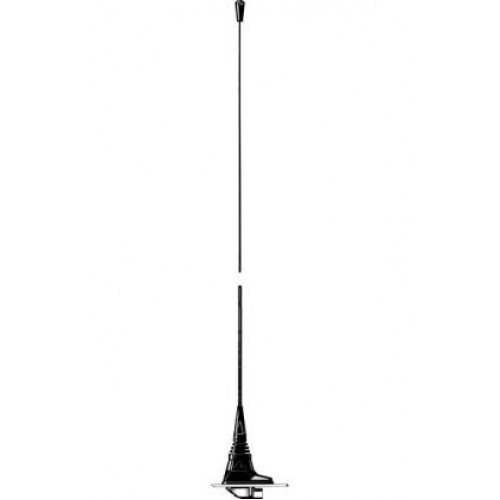

AutofunkantennenML 2-XR
¼ λ Auto-Funkantenne für das 80 MHz Band - Einstellbar auf 175 MHz
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | ||
|---|---|---|---|---|
| ML 2-XR | 130000632 | X-mount (oblong) with FME-system | Verfügbarkeit | |
| ML 2-CXR | 130000633 | CX-mount with FME-system (circular) | Verfügbarkeit | |
| ML 2-XP4R | 130000634 | XP4-mount with 4 m cable and FME-connector (oblong) | Verfügbarkeit | |
| ML 2-CXP4R | 130000635 | CXP4-mount with 4 m cable and FME-connector (circular) | Verfügbarkeit | |
| ML 2-XR/118-137 | 130002350 | X-mount (oblong) with FME-system | Verfügbarkeit | |
| ML 2-CXR/118-137 | 130002351 | CX-mount with FME-system (circular) | Verfügbarkeit | |
| ML 2-XP4R/118-137 | 130002352 | XP4-mount with 4 m cable and FME-connector (oblong) | Verfügbarkeit | |
| ML 2-CXP4R/118-137 | 130002353 | CXP4-mount with 4 m cable and FME-connector (circular) | Verfügbarkeit |
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Installation
Diese Antenne kann universell am Fahrzeug montiert werden.
Der X-Fuß (oval) ist speziell zur Montage auf den oftmals sehr schmalen Flächen zwischen Kofferraumdeckel und dem seitlichen Kotflügel geeignet.
Die Montage kann von außen in einer 18 mm Ø Bohrung, jedoch auch von innen in einer 14 mm Ø Bohrung erfolgen. Bei Montage von innen mit einer 14 mm Ø Bohrung muss der untere Plastikring von der Dichtung mit einem scharfen Messer
entfernt werden.
Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen.
Die Antenne kann durch das im Fuß integrierte Biegestück unabhängig vom Winkel des Montageortes (bis zu 30° Neigung) immer in eine vertikale Position justiert werden.
1. Installationsabmessung
2. Installationsschritte
Keine Dichtungs- mittel bei der Fußmontage verwenden
3. Justierung
Die Antenne sollte grundsätzlich mit einem VSWR Messgerät justiert werden.

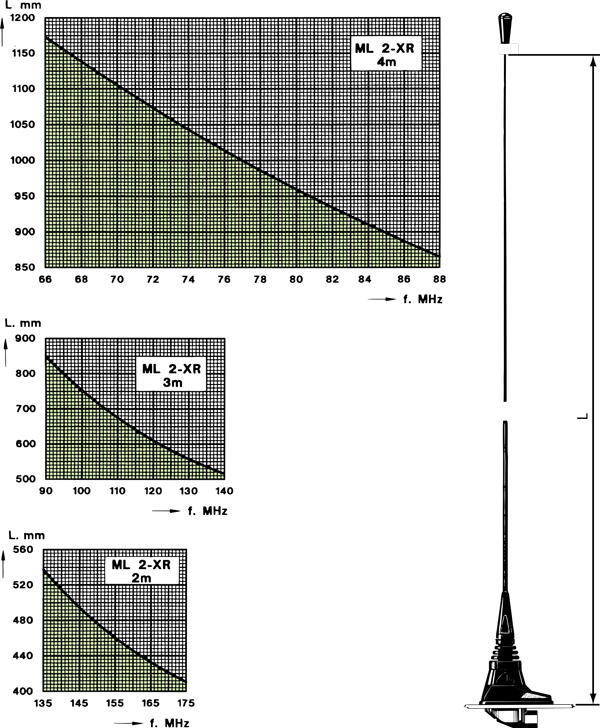

Das u.a. Schneidediagramm dient als Abstimmhinweis.
