ML 1-ZR/160/BBMU/...

AutofunkantennenML 1-ZR/160/BBMU/...

160 MHz 2 dB Mobile Antenna for Glass Fibre Roof

Beschreibung

  • Sturdy ½ λ mobile antenna in professional industry standard quality.
  • Groundplane independent antenna for mounting on non-conducting surfaces.
  • Ideal for glass fibre roofs as can be found on some trucks, lorries, transport vans, busses and farm machinery.
  • The ML 1-ZR/160/BBMU/... can be tuned from 144 - 175 MHz via the adapter box.
  • Necessary cable length between the adapter box and the mount:
    100 mm (FME junction cable included).
  • Simple mounting exclusively with access from the outside. Models with roof thickness from 2 mm to 7.5 mm mounting from the inside.
  • FME antenna cable can be mounted directly in the adapter box.

Spezifikationen

Elektrisch DE
Modell ML 1-ZR/160/BBMU/...
Frequenz Justierbar innerhalb 144-175 MHz
Antennentyp Autofunkantenne
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR ≤ 1.3:1 bei Resonanzfrequenz
Bandbreite ≥ 4 MHz @ VSWR ≤ 2.0
≥ 6 MHz @ VSWR ≤ 3.0
Gewinn (EIA RS-329-1) 2 dB
Mechanisch DE
Materialien Strahler : Edelstahl Messing, verchromt
Feder: Edelstahl
Fuß : Messing, verchromt
witterungsbeständiger Kunststoff
Edelstahl
Installationsmoment 7.5 ±1 Nm
Farbe Blank verchromt
Abmessungen Antenne : ca. 800 mm
Anpassbox : 50 x 50 x 20 mm
FME-Verbindungskabel : 100 mm
Montage 21 mm Ø Bohrung (Für Dachstärke von 2 mm bis zu 7.5 mm muß die Bohrung Ø22 mm Durchmesser sein)
Montageplatte Dicke Je nach Montagering 0,5 - 2 mm bzw. 5 - 7,5 mm

Bestellbezeichnungen

Modell Produkt Nr.
ML 1-ZR/160/BBMU/... 130000627 Verfügbarkeit

Der Strahler ist kompatibel mit allen unten aufgeführten Füßen

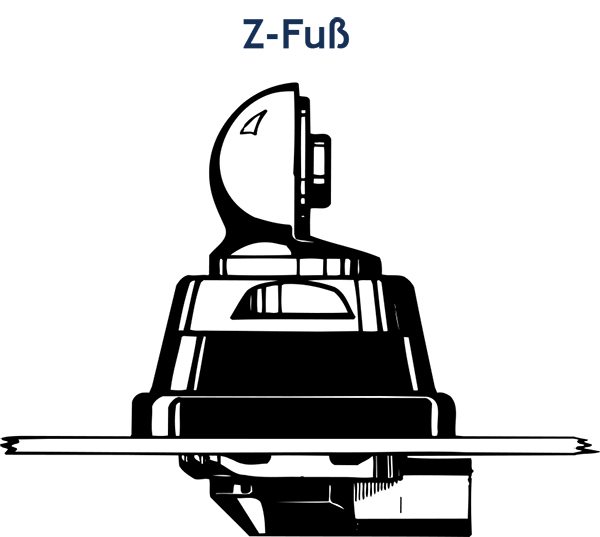

Z Mount 1 D

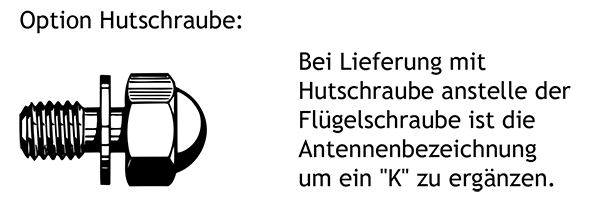

Kupolskruer blank D

Installation

  1. Fuß sowie Anpassbox mit beiliegenden 100 mm Verbindungskabel verbinden.
  2. FME-Kabel zum Funkgerät an der Anpassbox anschließen.
  3. Antennenfuß von innen gem. der u.g. Beschreibung montieren.
  4. Frequenz mit Hilfe eines VSWR-Analyzers über C1 und C2 an der Anpassbox justieren.

1. Installationsabmessung

BZ-Mount-21-22-38-D

2. Installationsschritte

Z Mount inst step samlet F

N’utilisez pas de mastic sur le joint en caoutchouc ou d’autres endroits.

3. Justierung

VSWR 3000 Analyzer mit eingebautem Signalgenerator und grafikdisplay Messbereich 30 - 2700 MHz.

ML 1 ZR!160!BBMU!... bagside
