AutofunkantennenMHU 3-BZ

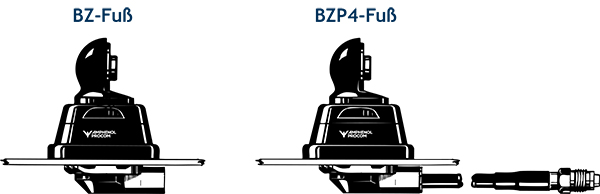

Der Strahler ist kompatibel mit allen unten aufgeführten Füßen

Funktionsweise mit hilfe eines Diplexers

Bei gleichzeitigem Betrieb von zwei Funkanlagen an einer gemeinsamen Antenne ist ein Diplexer Typ DIPX 225/330erforderlich. Der Diplexer schützt die beiden Empfängereingänge vor Beschädigung durch den Sender des jeweils entgegengesetzten Bandes und wirkt als dämpfungsarme Einheit zwischen Funkgeräten sowie Antenne, ohne den jeweils anderen Zweig zu belasten. Weitere Informationen finden Sie im separaten Datenblatt des DIPX 225/330. Der Diplexer deckt beide Bänder ab, es ist keine Justierung erforderlich.

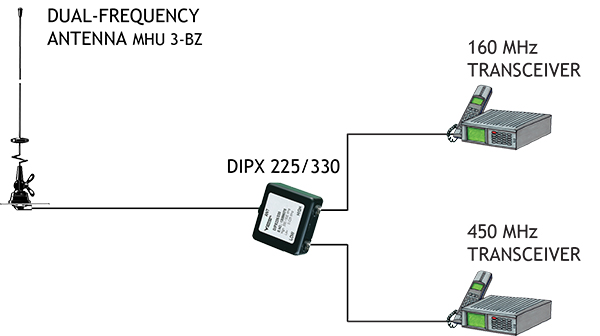

Diagrama de Conexión

Bitte Beachten

Diese Kombiantenne ermöglicht den gemeinsamen Betrieb einiger bestimmter Frequenzsegmente innerhalb der Bereiche 144-165 MHz und 410-470 MHz. Die kombinierbaren Bereiche der möglichen Frequenzpaare sind im untenstehenden Diagramm ersichtlich. Unter Berücksichtigung der zur Antenne gehörenden Bandbreite wird der mögliche Kombinationsbereich jedoch erheblich erhöht. Die Antenne kann auf Wunsch werksjustiert geliefert werden. Bitte beachten Sie in unserer Preisliste die Zusatzkosten für die Justierung durch Schneiden/Kürzen.

Abgleich-Information

Die MHU 3-BZ kann nicht auf jedes beliebige Frequenzpaar innerhalb der 2 Bänder justiert werden. Weiterhin muss die Antenne mit einer je nach Frequenzpaar unterschiedlichen Justierscheibe versehen werden. Die Antenne kann mit großer, kleiner oder ganz ohne Justierscheibe verwendet werden. Beide Justierscheiben gehören zum Lieferumfang.

Die u.g. Diagramme sind wie folgt zu verwenden:

1. Zeichnen Sie eine horizontale Linie durch den auf der Vertikalachse befindlichen Punkt der benötigten 2 m Frequenz.
2. Die gezeichnete Horizontallinie zeigt den möglichen (farblich schattierten) Bereich des 70 cm Bands. Wenn sich die benötigte 70 cm Frequenz nicht im schattierten Bereich befindet, verwenden Sie die weiteren Diagramme (je nach Justierscheibe). Wenn sich die 70 cm Frequenz in keinem Diagramm befindet, ist dieser Antennentyp für die gewünschte Frequenzkombination nicht verwendbar. Beachten Sie bitte, dass sich der Kombinationsbereich im Hinblick auf die zur Antenne gehörenden Bandbreite (± 2 MHz im 2 m Band, ± 12 MHz im 70 cm Band) beträchtlich erhöht. Für das relevante Diagramm:
3. Gesamtlänge L1 auf der linken horizontalen Achse ablesen und Strahler entsprechend kürzen.
4. 70 cm Frequenz auf der rechten horizontalen Achse feststellen und die Justierscheibe entsprechend der Länge L2 gem. Kurve im schattierten Diagrammbereich einstellen.

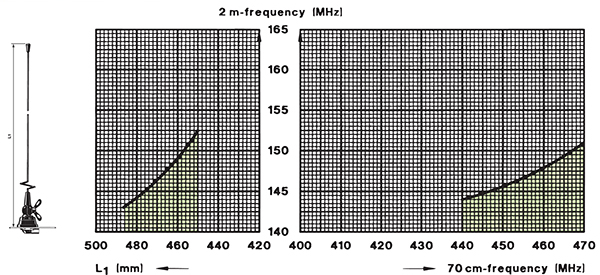

Ohne Justierscheibe

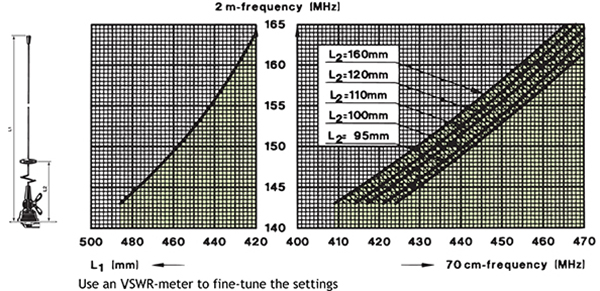

Mit der Kleinen Justierscheibe

Mit der Groben Justierscheibe
