- Kolineare 3 dB Autofunkantenne für das 450 MHz Band zur Montage im GlassFix® Klebeverfahren.
- Montage auf der Fahrzeugscheibe – keine Bohrung erforderlich.
- Doppelseitiges Klebeverfahren zur schnellen und zuverlässigen Befestigung.
- Die innere Anpasseinheit speist die äußere Antenne durch die Glasscheibe.
- ½ λ Wellenprinzip – kein Gegengewicht erforderlich.
- Bei hoher Montagepositionierung entspricht der Wirkungsgrad dem einer konventionell montierten Dachantenne.
- FME-Kabelsystem (Kabel ist separat zu bestellen).
- Einfacher Abgleich mittels einer Justierscheibe an der Anpasseinheit.
- Strahler ist vor der Fahrzeugwäsche leicht abnehmbar.
- 180° drehbares Gelenk zur Einstellung der Strahlerposition.
- Bei Bedarf ist eine schnelle Deinstallation der Antenne möglich, ohne Montagespuren zu hinterlassen.
Beschreibung
Spezifikationen
| Elektrisch DE | |||
|---|---|---|---|
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
|
|||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Frequenz | ||
|---|---|---|---|---|
| GF 404/s | 130000786 | 380 ... 410 MHz | Verfügbarkeit | |
| GF 404/l | 130000787 | 406 ... 440 MHz | Verfügbarkeit | |
| GF 404/h | 130000784 | 430 ... 470 MHz | Verfügbarkeit |
1. Montagevorbereitung
- Bei der Wahl des Montageortes ist folgendes zu berücksichtigen: Position des Rückspiegels, Scheibenwischerbereich sowie Heizdrähte. Die Sicht des Fahrers darf nicht behindert werden.
- Die zulässige Wölbung der Glasfläche am Montagepunkt darf max. 2 mm pro 100 mm Länge betragen.
- Die Umgebungs- und Fahrzeugtemperatur muss bei der Montage mindestens + 15 °C betragen, die zu beklebende Fläche muss trocken und sauber sein.
2. Installation
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Nach der montage
- Der Silikonkleber benötigt bei einer Temperatur ab + 15 °C eine Trockenzeit von 2 Stunden. Um die volle Haftkraft des Klebers zu erreichen, sollte der Strahler erst nach 24 Stunden auf dem Fuß montiert werden.
4. Justierhinweise
- Setzen Sie ein Vor- / Rücklauf-Leistungsmessgerät zwischen Funkgerät und Antenne.
- Betätigen Sie den Sender und beobachten die Vorlauf- sowie Rückflußleistung.
- Stellen Sie mit Hilfe der Justierschraube an der Anpasseinheit das bestmögliche SWR ein.
Ersatzklebeset
Bei einem Fahrzeugwechsel ist zum Umbau der Antenne ein Ersatzklebeset unter der Bestellbezeichnung »GF-RK« (130000329) erhältlich.
Warung - Sicherheitshinweis
Bei Montage von Antennen auf der Windschutzscheibe können relativ hohe Feldstärken im Innenraum und in der Nähe des Armaturenbretts entstehen.
1. Um Gesundheitsrisiken durch HF-Strahlung zu verhindern, sollten Personen einen Mindestabstand von 30 cm zum Antennenstrahler einhalten (Senderausgangsleistung zur Anpasseinheit von 20 W). (DIN 57 848).
2. Die HF-Signale im Armaturenbereich können Störungen in der Fahrzeugelektronik verursachen, z.B. Radio, Bordelektronik, Bremssystem, elektronische Zündung, Relais usw. Fahrzeuge verhalten sich in ihrer Störanfälligkeit unterschiedlich. Der Monteur ist verantwortlich, vor Beendigung der Installation die korrekte Funktion der Schaltkreise unter allen Bedingungen zu prüfen.
Der beiliegende Silikonkleber enthält Essigsäure und Fungizide. Für Kinder unzugänglich aufbewahren und sorgsam benutzen.

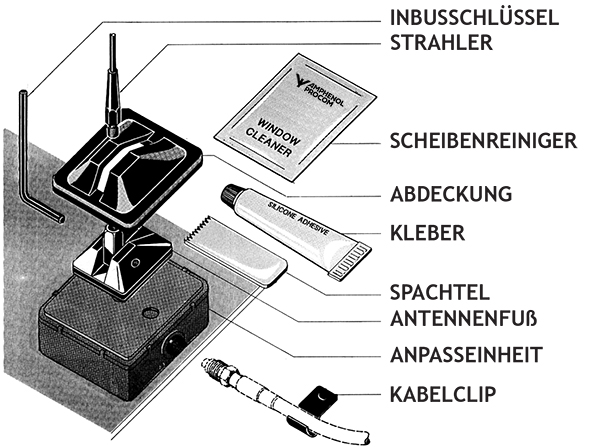

Lieferumfang
FME-System Zubehör
| FME-KABEL | |
|---|---|
| TYP | PRODUKT NR. |
| 1 m FME | 130000437 |
| 2 m FME | 130000447 |
| 3 m FME | 130000457 |
| 4 m FME | 130000466 |
| 5 m FME | 130000474 |
| 6 m FME | 130000483 |
| 4 m FME-white | 110000064 |
| 6 m FME-white | 110000066 |
| 12 m FME-white | 110000068 |
| 18 m FME-white | 110000069 |
| FME-ADAPTER | |
|---|---|
| TYP | PRODUKT NR. |
| FME-FME | 130000583 |
| FME-P (Verbinder) |
130000565 |
| FME-N | 130000571 |
| FME-FSMA (Buchse-SMA) |
130000578 |
| FME-BNC | 130000566 |
| FME-TNC | 130000569 |
| FME-UHF | 130000572 |
| FME-MUHF (Mini-UHF) |
130000573 |
| FME-EMUHF (Winkel-MUHF) |
130000582 |
| FME-EBNC (Winkel-BNC) |
130000580 |
| FME-ETNC (Winkel-TNC) |
130000581 |
| FME-SMA | 130000577 |
Für weitere Informationen über unsere FME-Kabeltypen und FME-adaptertypen vergleichen Sie bitte die Datenblätter unter Zubehör.
