- Neue Strahlerversion zur optimalen Reduzierung von Windgeräuschen.
- Die Antenne ermöglicht:
– Wechselweisen Betrieb einer 160 und einer 450 MHz Funkanlage an der selben Antenne
– Gleichzeitigen Betrieb von zwei Funkanlagen (160 und 450 MHz) an einer gemeinsamen Antenne mit Hilfe eines Diplexers (Typ DIPX 225/330 - ist separat zu bestellen). - Lediglich eine statt zwei Montagebohrungen erforderlich.
- Durch Vermeidung eines "Antennenwaldes" bleibt die Fahrzeugoptik erhalten.
- Ideal für verdeckte Anwendungen.
- Edelstahl-Antennenfuß (Z-Fuß) mit Kugelgelenk und Flügelschraube.
- Einfache Montage von außen.
Modelle mit Dachstärke von 2 bis 7.5 mm Montage von Innen. - Wahlweise zwei Anschlussmöglichkeiten:
- Z-Fuß : FME-Anschluss (ohne Kabel).
- ZP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.
AutofunkantennenDFA 2/70-Z/...
Doppelfrequenz-Autofunkantenne für das 160 und 450 MHz Band
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | ||
|---|---|---|---|---|
| DFA 2/70-Z/... | 130000689 | Z-Fuß mit FME-System | Verfügbarkeit | |
| DFA 2/70-ZP4/... | 130000691 | ZP4-Fuß mit 4 m Kabel und FME-Buchse | Verfügbarkeit |
Betellung
Die Antenne wird werkjustiert auf zwei Einzelfrequenzen (eine Frequenz je Band) geliefert. Diese beiden Frequenzen sind bei Bestellung anzugeben (siehe u.g. Bestellbeispiel).
Bei Duplexbetrieb sind nur die Sendefrequenzen anzugeben.
Der Strahler ist kompatibel mit allen unten aufgeführten Füßen
Bitte Beachten
Um eine diskrete Erscheinung zu erzielen, kann die Antenne mit einer Hutschraube anstelle der Flügelschraube geliefert werden. Für diese Version ist die Antennenbezeichnung um ein "K" zu ergänzen.
Montage
Die Antenne ist mit dem Z-Fuß Typ ausgestattet. Der Strahler wird mit der Flügelschraube am Kugelkopf des Antennenfußes befestigt.
Der einstellbare Kugelkopf ermöglicht unabhängig vom Winkel des Montageortes eine vertikale Position des Strahlers. Der Z-Fuß bis 7.5 mm Dachstärke ist von innen zu montieren.
Der Z-Fuß ist vollständig von außen montierbar und somit speziell zur Montage auf Fahrzeugdächern geeignet, lässt sich jedoch auch an anderen Montageorten (z.B. Kotflügel etc.) montieren.
1. Installationsabmessung
2. Installationsschritte
Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.
3. Funktionsweise mit hilfe eines Diplexers
Die Nutzung einer gemeinsamen Antenne bietet folgende Vorteile: Es muss lediglich ein Montageloch in das Fahrzeug gebohrt werden. Es ist lediglich ein Kabel zu verlegen. Die Fahrzeugoptik wird nicht durch mehrere Strahler gestört. Eine besondere Anforderung kann sein, dass nicht zu offensichtlich wird, dass ein Fahrzeug mit Funkanlagen ausgerüstet ist.
Bei gleichzeitigem Betrieb von zwei Funkanlagen an einer gemeinsamen Antenne ist ein Diplexer Typ DIPX 225/330 erforder- lich (siehe u.g. Kopplerdiagramm). Der Diplexer schützt die beiden Empfängereingänge vor Beschädigungen durch den Sender des jeweils entgegengesetzten Bandes und wirkt als dämpfungsarme Einheit zwischen Funkgeräten sowie Antenne, ohne den jeweils anderen Zweig zu belasten.
Weitere Informationen finden Sie im separaten Datenblatt des DIPX 225/330. Der Diplexer deckt beide Bänder ab, es ist keine Justierung erforderlich.

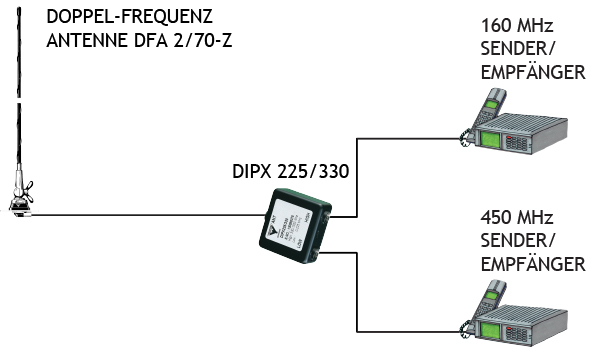

Koppeldiagramm
