AutofunkantennenDFA 2/70-X/...

Doppelfrequenz-Autofunkantenne für das 160 und 450 MHz Band

Beschreibung

  • Neue Strahlerversion zur optimalen Reduzierung von Windgeräuschen.
  • Die Antenne ermöglicht:
    – Wechselweisen Betrieb einer 160 und einer 450 MHz Funkanlage an der selben Antenne.
    – Gleichzeitigen Betrieb von zwei Funkanlagen (160 und 450 MHz) an einer gemeinsamen Antenne mit Hilfe eines Diplexers (Typ DIPX 225/330 – ist separat zu bestellen).
  • Lediglich eine statt zwei Montagebohrungen erforderlich.
  • Durch Vermeidung eines "Antennenwaldes" bleibt die Fahrzeugoptik erhalten.
  • Ideal für verdeckte Anwendungen.
  • Edelstahl-Antennenfuß (X-Fuß) mit M6 Gewinde zur Strahlerbefestigung.
  • Einfache Montage von außen.
  • Modelle mit X-Fuß (oval) oder CX-Fuß (rund) verfügbar.
  • Wahlweise zwei Anschlussmöglichkeiten:
    • X-Fuß : FME-Anschluss (ohne Kabel).
    • XP4-Fuß : mit fest montiertem 4m Kabel mit FME-Buchse.

Spezifikationen

Elektrisch DE
Modell DFA 2/70-X/...
Frequenz 160 MHz-Band lt. Frequenzan. innerh.: 144…175 MHz
450 MHz-Band lt. Frequenzan. innerh. : 380…470 MHz
Antennentyp Doppelfrequenz-Autofunkantenne
Max. Eingangsleistung 30 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR ≤ 1.5.1 @ f.res.
Bandbreite 160 MHz : 8 MHz @ VSWR = 2.0
450 MHz : 15 MHz @ VSWR = 2.0
Gewinn (EIA RS-329-1) 0 - 2 dB
Mechanisch DE
Materialien Strahler : Glasfiber, konisch
Messing, schwarz verchromt
Fuß : Messing, schwarz verchromt
witterungsbeständiger Kunststoff
Edelstahl
Installationsmoment 4 ± 1 Nm
Farbe Schwarz
Höhe ca. 500 mm
Gewicht X-version : ca. 160 g
XP4-version : ca. 310 g
Montage 18 mm Ø Bohrung

Bestellbezeichnungen

Modell Produkt Nr. Beschreibung
DFA 2/70-X/... 130000688 X-mount with FME-system Verfügbarkeit
DFA 2/70-XP4/... 130000684 XP4-mount with 4 m cable and FME-connector Verfügbarkeit

Betellung

Die Antenne wird werkjustiert auf zwei Einzelfrequenzen (eine Frequenz je Band) geliefert. Diese beiden Frequenzen sind bei Bestellung anzugeben (siehe u.g. Bestellbeispiel).
Bei Duplexbetrieb sind nur die Sendefrequenzen anzugeben.

Der Strahler ist kompatibel mit allen unten aufgeführten Füßen

X XP4 CX CXP4 Mount D

Montage


MONTAGE

Um beste Rundstrahlung zu erzielen, sollte diese Antenne generell auf dem Fahrzeugdach montiert werden. Die Montage kann von außen in einer 18 mm Ø Bohrung, jedoch auch von innen in einer 14 mm Ø Bohrung erfolgen. Bei Montage von innen mit einer 14 mm Ø Bohrung muss der untere Plastikring von der Dichtung mit einem scharfen Messer entfernt werden.

Vor dem Einfahren in Autowaschanlagen wird der Strahler einfach mit einem 9 mm Gabelschlüssel entfernt. Nach der Fahrzeugwäsche wird der Strahler wieder festgeschraubt und mit dem Gabelschlüssel leicht angezogen.

When cleaning the car in car-washing machines, remove the whip using a spanner, size 9 mm. After wash, refit the whip and tighten it lightly with the spanner.

1. INSTALLATIONSABMESSUNG

2. INSTALLATIONSSCHRITTE

Die Nutzung einer gemeinsamen Antenne bietet folgende Vorteile: Es muss lediglich ein Montageloch in das Fahrzeug gebohrt werden. Es ist lediglich ein Kabel zu verlegen. Die Fahrzeugoptik wird nicht durch mehrere Strahler gestört. Eine besondere Anforderung kann sein, dass nicht zu offensichtlich wird, dass ein Fahrzeug mit Funkanlagen ausgerüstet ist.

Bei gleichzeitigem Betrieb von zwei Funkanlagen an einer gemeinsamen Antenne ist ein Diplexer Typ DIPX 225/330 erforderlich (siehe u.g. Kopplerdiagramm). Der Diplexer schützt die beiden Empfängereingänge vor Beschädigungen durch den Sender des jeweils entgegengesetzten Bandes und wirkt als dämpfungsarme Einheit zwischen Funkgeräten sowie Antenne, ohne den jeweils anderen Zweig zu belasten.

Weitere Informationen finden Sie im separaten Datenblatt des DIPX 225/330. Der Diplexer deckt beide Bänder ab, es ist keine Justierung erforderlich.

KOPPELDIAGRAMM

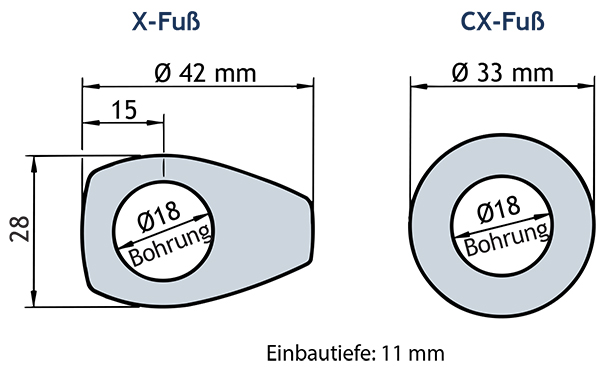

1. Installationsabmessung

X and CX Mount 18 D

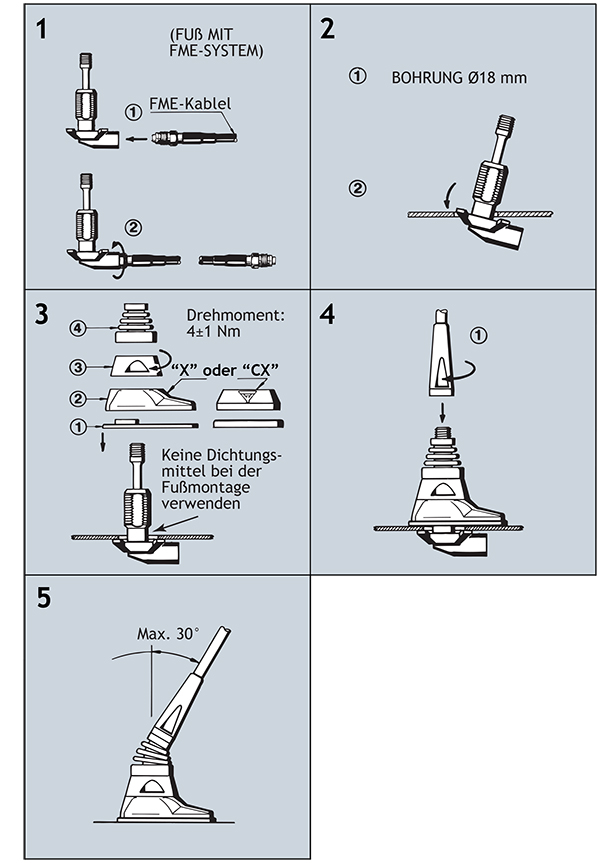

2. Installationsschritte

X CX Mount inst step D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

3. Funktionsweise mit hilfe eines Diplexers

Die Nutzung einer gemeinsamen Antenne bietet folgende Vorteile: Es muss lediglich ein Montageloch in das Fahrzeug gebohrt werden. Es ist lediglich ein Kabel zu verlegen. Die Fahrzeugoptik wird nicht durch mehrere Strahler gestört. Eine besondere Anforderung kann sein, dass nicht zu offensichtlich wird, dass ein Fahrzeug mit Funkanlagen ausgerüstet ist.

Bei gleichzeitigem Betrieb von zwei Funkanlagen an einer gemeinsamen Antenne ist ein Diplexer Typ DIPX 225/330 erforderlich (siehe u.g. Kopplerdiagramm). Der Diplexer schützt die beiden Empfängereingänge vor Beschädigungen durch den Sender des jeweils entgegengesetzten Bandes und wirkt als dämpfungsarme Einheit zwischen Funkgeräten sowie Antenne, ohne den jeweils anderen Zweig zu belasten. Weitere Informationen finden Sie im separaten Datenblatt des DIPX 225/330. Der Diplexer deckt beide Bänder ab, es ist keine Justierung erforderlich.

Anschluss Diagramm

DFA 2 70 X Connection Diagram
