- Schwarz verchromter, konischer Edelstahlstrahler.
- Eleganter Übergang zwischen Strahler und Montagefläche durch schlanke Fußform.
- 30° neigbarer Strahler.
- Edelstahl-Antennenfuß (X-Fuß) mit M6 Gewinde zur Strahlerbefestigung.
- Einfach Montage von außen
- Modelle mit X-Fuß (oval), XG-Fuß (oval mit GPS), CX-Fuß (rund) oder MM-Fuß (Magnetfuß) verfügbar.
- Wahlweise zwei Anschlussmöglichkeiten:
- X-Fuß, CX-Fuß, MM-Fuß : FME-Anschluss (ohne Kabel).
- XP4-Fuß, CXP4-Fuß : mit fest montiertem 4 m Kabel mit FME-Buchse.
- XG-Kombifuß : FME-Anschluss (ohne Kabel), GPS (0.15m RG 178 mit MFME).
- XGP4-Kombifuß : mit festmontiertem 4 m Kabel und FME-Buchse für den Strahler und 0.15m RG 178 mit MFME für GPS.
- Leicht abnehmbarer Strahler für Autowaschanlagen.
- GPS-Antenne (XG / XGP4-Fuss) für Festinstallation.
- Vollständige hemisphärische Abdeckung.
- Integrierter, rauscharmer Hochgewinn-Verstärker.
- Zirkulare, rechtsdrehende Polarisation (RHCP).
- 2.85 V - 5 V Versorgungsspannung (typisch 3 V).
AutofunkantennenMH 1-XR, MH 1-XGR, MH 1-CXR, MH 1-MMR
¼ λ Auto-Funkantenne für das 160 MHz Band
Beschreibung
Spezifikationen
| Elektrisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mechanisch DE | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
Bestellbezeichnungen
| Modell | Produkt Nr. | Beschreibung | ||
|---|---|---|---|---|
| MH 1-XR | 130000708 | X-mount (oblong) with FME-system | Verfügbarkeit | |
| MH 1-XP4R | 130000710 | XP4-mount with 4 m cable and FME-connector (oblong) | Verfügbarkeit | |
| MH 1-XGR | 130002059 | XG-Combi mount (oblong) with FME-system and GPS | Verfügbarkeit | |
| MH 1-XGP4R | 130002063 | XGP4-Combi mount with 4 m cable and FME-connector (oblong) and GPS | Verfügbarkeit | |
| MH 1-CXR | 130000709 | CX-mount with FME-system (circular) | Verfügbarkeit | |
| MH 1-CXP4R | 130000711 | CXP4-mount with 4 m cable and FME-connector (circular) | Verfügbarkeit | |
| MH 1-MMR | 130000707 | MM-mount with FME-system (magnetic) | Verfügbarkeit |
Alle Strahler sind kompatibel auf allen Fußsystemen
Installation und Montage Anleitung
Die Installations- und Montageanleitung, entnehmen Sie bitte dem beiliegenden Datenblatt.
BITTE BEACHTEN
Aus Sicherheitsgründen: Der MM-Fuß darf nicht mit Strahlern mit einer Länge von mehr als 60 cm verwendet werden. Bitte berücksichtigen Sie die, abhängig von der Strahlerlänge, maximale Fahrzeuggeschwindigkeit (siehe Diagramm oben).
Justierung

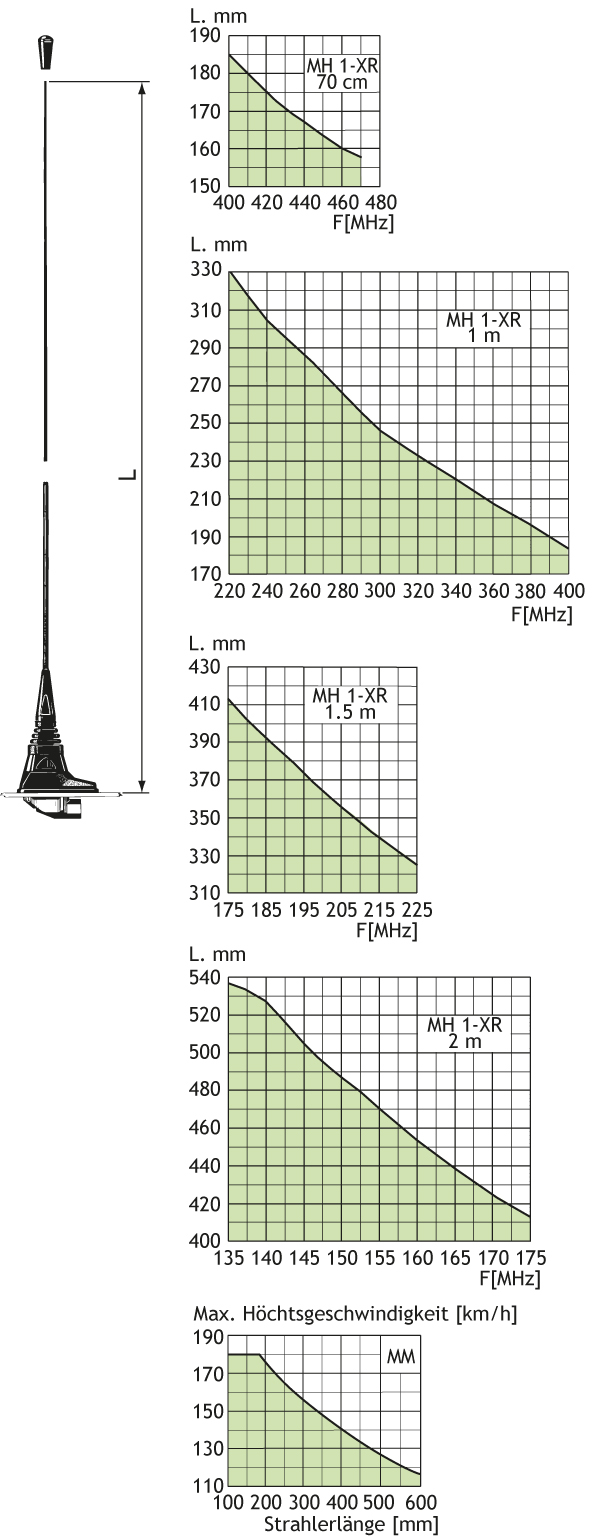

Die Antenne sollte grundsätzlich mit einem VSWR Messgerät justiert werden. Das u.a. Schneidediagramm dient als Abstimmhinweis.
