MH 1-MG/GPS/160-174

GPS KombiantennenMH 1-MG/GPS/160-174

GPS Antenna with a ¼ λ Mobile Antenna for the 160-174 MHz Band (VHF)

Beschreibung

  • Heavy-duty magnetic mount with toggle joint.
  • External antenna whip mounted on the magnetic base (MG) which includes antenna for Global Positioning System (GPS).
  • Provided with two 5m cables attached:
    • 5 m RG 58 cable with FME(f) connector for VHF.
    • 5 m RG 174 cable with SMA(m) connector for GPS.
  • The whip is fixed on the mount using a “hat”-screw which is supplied with the mount and a special fastening key.
  • Built-in high-gain, low-noise amplifier.
  • 3 - 15 VDC supply.
  • DC supply via SMA(m)-connector.

Spezifikationen

Elektrisch DE
Modell MH 1-MG/GPS/160-174
Frequenz 160 - 174 MHz
Antennentyp ¼ λ mobile whip antenna
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
VSWR < 1.5:1 @ f.res
Bandbreite ≥ 14 MHz @ VSWR ≤ 1.6
Gewinn (EIA RS-329-1) 0 dB
Mechanisch DE
Beachtung ECE R118.02 zugelassenes Kabel.
Anschlusstyp FME(f) with 5 m RG 58 cable for VHF (other connectors like BNC(m) or TNC(m) can be made upon request)
SMA(m) with 5 m RG 174 cable for GPS
Materialien Whip: Black-chromed stainless steel
Mount: Stainless steel
Black-chromed brass
Weather- and shockproof plastics
Farbe Schwarz
Abmessungen Whip:
Approx. 390 mm
Mount:
Total height: Approx. 63 mm
Diameter: 130 m
Peitschenanschluss Toggle joint (Hat screw with key)
Gewicht Whip: ca. 0.04 kg
Mount: ca. 0.9 kg
Montage Whip:
On the MG
Mount:
Centre of vehicle roof for best omnidirectional coverage
Max. Auto-Geschwindigkeit 170 km/h
GPS-Antenne
P1dB (GPS-Verstärker) ca. +7 dBm
Abceckung (GPS) Halbkugelförmig
Antennentyp (GPS) Aktive Patchantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
Gain (GPS-Antennen) 28 dBic in axial direction (typ.)
Selektivität (GPS-Verstärker) > 20 dB down @ ± 100 MHz
VSWR (GPS-Verstärker) < 2.0:1
Selektivität (GPS) > 45 dB down @ ± 45 MHz
Frequenz (GPS) 1575 MHz
Stromversorgung (GPS) 3 - 15 V DC, ca. 20 mA
Stromaufnahme (GPS-Verstärker) ca. 20 mA
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Umwelt
Betriebstemperaturbereich -35 °C to +75 °C

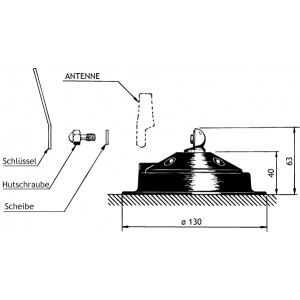

Diagramm und Montage

MONTAGE

Der Magnetfuß sollte in der Mitte des Fahrzeugdaches oder auf dem Kofferraumdeckel montiert werden, um die bestmögliche Rundstrahlung zu erzielen. Der Magnetfuß sollte in der Mitte des Fahrzeugdaches oder auf dem Kofferraumdeckel montiert werden, um die bestmögliche Rundstrahlung zu erzielen.

Bestellbezeichnungen

Modell Produkt Nr.
MH 1-MG/GPS/160-174 132000152 Verfügbarkeit
Zubehör
MG/GPS-Mount 132000158 Verfügbarkeit
