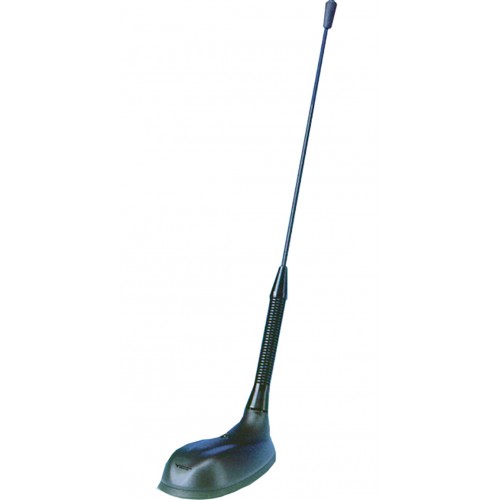

GPS-C 2/70/FQ/FQ

GPS KombiantennenGPS-C 2/70/FQ/FQ

GPS Antenne mit Strahler und Stoßfeder für das 160 MHz und 450 MHz Band

Beschreibung

  • Auf dem GPS-Combi Fuß montierter externer Antennenstrahler.
    • Schwarz verchromter, konischer Edelstahlstrahler.
    • Robuste, universelle ¼ λ Antenne in professioneller Qualität.
    • Leicht abnehmbarer Besen zur Reinigung in der Autowaschmaschine.
  • GPS-Antenne für Festinstallationen.
    • Vollständige hemisphärische Abdeckung.
    • Eingebauter, rauscharmer Hochleistungsverstärker.
    • Zirkular rechtsdrehende Polarisation (RHCP).
    • 5 V Versorgungsspannung (3 V bzw. 12 V auf Anfrage verfügbar).
    • DC Versorgung durch den HF-Anschluss.
  • Bei Bestellung bitte die Mittenfrequenz mitteilen.

Spezifikationen

Elektrisch DE
Modell GPS-C 2/70/FQ/FQ
Frequenz 160 MHz Band: Freq. anzugeben innerhalb von: 144 ... 175 MHz
450 MHz Band: Freq. anzugeben innerhalb von: 380 ... 470 MHz
Antennentyp Autofunkantenne
Max. Eingangsleistung 25 W
Polarisation Vertikal
Impedanz 50 Ω
Bandbreite 160 MHz : 8 MHz @ VSWR ≤ 2.0
450 MHz : 15 MHz @ VSWR ≤ 2.0
Gewinn (EIA RS-329-1) 0 dB
Mechanisch DE
Materialien Strahler : Glasfiber mit Kupferwicklung, polyethylenbeschichtet
Messing, schwarz verchromt
Feder : Edelstahl, schwarz verchromt
Farbe Schwarz
Höhe ca. 350 mm
Gewicht ca. 0.05 kg
Montage Auf dem GPS-Combi Fuß
GPS-Antenne
P1dB (GPS-Verstärker) ca. 7 dBm
Abceckung (GPS) Halbkugelförmig
Gewinn (GPS) 28 dBic in Axialrichtung (typ.)
Anschlusstyp (GPS) FME(m) (male für GPS) +
FME(f) (female für Mobilantenne)
Montage (GPS) ø18.0 mm dia. hole for roof thickness up to 2.0 mm
ø18.5 mm dia. hole for roof thickness 2.0 - 2.5 mm
Tools for mounting included
Antennentyp (GPS) Autofunkantenne
Lärmfigur (GPS-Verstärker) < 1 dB (typ.)
Kreuz Polar Diskriminierung (GPS) > 10 dB (typ.)
Gewinn (GPS-Verstärker) > 30 dB (typ.)
VSWR (GPS-Verstärker) < 2.0:1
Betriebstemperaturbereich (GPS) -35 °C bis + 75 °C.
Selektivität (GPS) > 45 dB Absenkung bei ± 45 MHz
Frequenz (GPS) 1575 MHz
Gewicht (GPS) ca. 0.114 kg
Stromversorgung (GPS) 5 ± 0.5 V DC (3 V bzw. 12 V auf Anfrage erhältlich)
Stromaufnahme (GPS-Verstärker) 25 mA
Abmessungen (GPS) ca. 30 x 89 mm
Maximale Dachdichte (GPS) 2.5 mm
Farbe (GPS) Schwarz
Polarisierung (GPS) RHCP
Impedanz (GPS) 50 Ω
Materialien (GPS) Cu-nite Messing
Edelstahl Verstärkter
Thermo-Kunststoff

Bestellbezeichnungen

Modell Produkt Nr.
GPS-C 2/70/FQ/FQ 132000085 Verfügbarkeit
Zubehör
DIPX 225/330-FME (optional) 200000670 Verfügbarkeit

Anschluss Diagramm

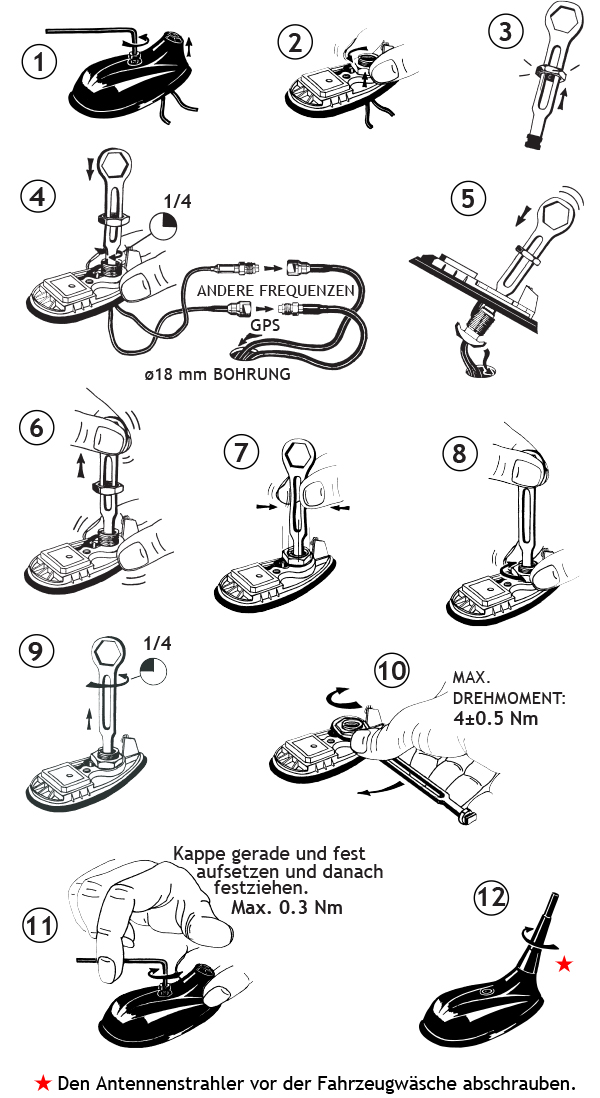

Montagehinweise

GPS C mounting instructions D

Verwenden Sie KEINE zusätzlichen Dichtungsmittel zur Montage.

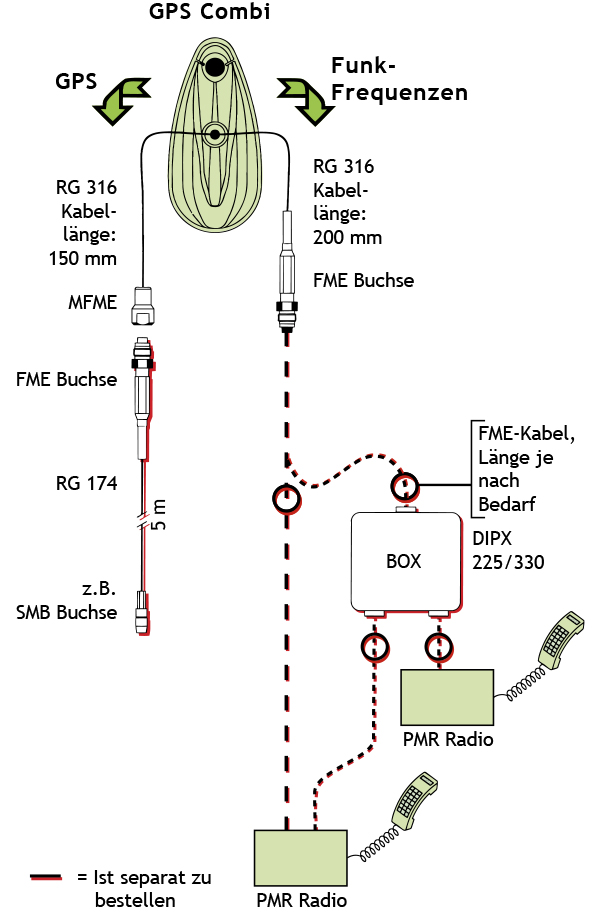

Kabelmontage

GPS Combi dia 2!70!FQ D

Vertikales Strahlungsdiagramm

GPS C resp kurve2 D

GPS C resp kurve1 D

Vertikales Strahlungsdiagramm

GPS C udstraaling

EU und UK Konformitätserklärung

Amphenol Procom erklärt hiermit, dass das Produkt GPS-C 2/70/FQ/FQ die Vorgaben der EU Richtlinie 2014/53/EU erfülltund
die UK Radio Equipment Regulations 2017 (S.I. 2017 Nr. 1206).
Den vollständigen Text der Richtlinie finden Sie unter:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-2.pdf
