- Cobertura hemisférica completa gracias al elemento de cuatro hilos en espiral de la antena.
- Amplificador de bajo ruido y alta ganancia incorporado.
- Filtro de entrada para protegerla de la sobrecarga de RF.
- Polarización circular derecha (RHCP).
- El elevado grado de rechazo a las reflexiones de polarización cruzada evita la atenuación debida a la propagación multitrayecto.
- Tensión de alimentación de 5V (opción de 3 V y 12 V ).
- Alimentación a CC a través de conector RF.
- EMC probada con IEC 801 e IEC 255.
- Diseño elaborado para dar resistencia a la antena frente a entornos muy duros.
- Disponible amplia gama de accesorios de montaje.
- Oportunidades de color:
- Blanco (estándar)
- Negro
Antenas de navegaciónGPS 4/...
Antena Activa de Recepción para el Sistema GPS NAVSTAR de Navegación por Satélite en la banda de 1575 MHz
Descripción
Especificaciones
| Eléctrico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Mecánico ES | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
| Antena de GPS | ||
|---|---|---|
|
||
|
||
|
||
|
||
|
||
|
||
| Ambiental | ||
|---|---|---|
|
||
|
||
|
||
Designaciones de pedido
| Modelo | Producto No. | Descripción | |
|---|---|---|---|
| GPS 4 | 112000017 | 5 V DC (4.5 - 5.5 V) | |
| GPS 4/3 V | 112000015 | 3 V DC (3 - 3.5 V) | |
| GPS 4/12 V | 112000016 | SUPPLY VOLTAGE: 12 V DC (9 - 15 V) | |
| GPS 4-B | 112000065 | 5 V DC (4.5 - 5.5 V) | |
| GPS 4/3 V-B | 112000067 | 3 V DC (3 - 3.5 V) | |
| GPS 4/12 V-B | 112000069 | SUPPLY VOLTAGE: 12 V DC (9 - 15 V) | |
| GPS 4/5 V-TNC | 112000014 | 5 V DC (4.5 - 5.5 V) | |
| GPS 4/3 V-TNC | 112000010 | 3 V DC (3 - 3.5 V) | |
| GPS 4/12 V-TNC | 112000012 | SUPPLY VOLTAGE: 12 V DC (9 - 15 V) |
Oportunidades de color
Accesorios sistema FME
| CABLES FME | |
|---|---|
| MODELO | PRODUCTO No. |
| 1 m FME(f) | 130000437 |
| 2 m FME(f) | 130000447 |
| 3 m FME(f) | 130000457 |
| 4 m FME(f) | 130000466 |
| 5 m FME(f) | 130000474 |
| 6 m FME(f) | 130000483 |
| 4 m FME-white(f) | 110000064 |
| 6 m FME-white(f) | 110000066 |
| 12 m FME-white(f) | 110000068 |
| 18 m FME-white(f) | 110000069 |
| CONECTORES FME | |
|---|---|
| MODELO | PRODUCTO No. |
| FME(f)-FME(f) | 130000583 |
| FME(m)-P(m) (Prolongation) |
130000565 |
| FME(m)-N(m) | 130000571 |
| FME(m)-FSMA (Female-SMA) |
130000578 |
| FME(m)-BNC(m) | 130000566 |
| FME(m)-TNC(m) | 130000569 |
| FME(m)-UHF(m) | 130000572 |
| FME(m)-MUHF(m) (Mini-UHF) |
130000573 |
| FME(m)-EMUHF(m) (Elbow-MUHF) |
130000582 |
Para más información referente a otros tipos de cable FME, por favor compare la hoja de información de cables en el apartado ACCESORIOS de nuestro catálogo.

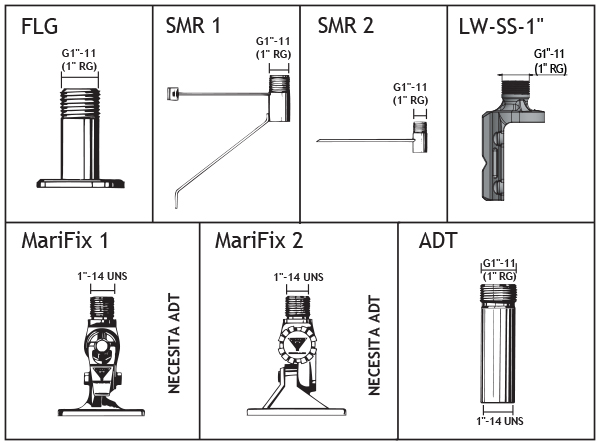

Accesorios (deben pedirse por separado)

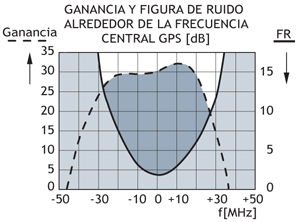

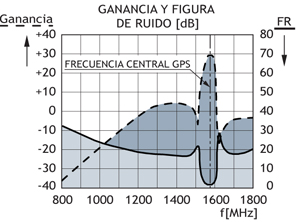

Curvas típicas de respuesta
Patrón de radiación Vertical
Declaración de Conformidad UE y UK
Por la presente, Amphenol Procom declara que el tipo de producto (produkt navnt) cumple con la directiva 2014/30/EU de la UE y
el Reglamento de equipos de radio del UK de 2017 (S.I.2017 No. 1206).
El texto completo de la Declaración de Conformidad UE está disponible en:
http://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS 4.pdf
