GPS-C HX 2/FQ

Antenas de combinación GPSGPS-C HX 2/FQ

Antena GPS con látigo helicoidal de 1/4 λ para la banda de 160 MHz

Descripción

  • Látigo de antena externo montado en soporte GPS-Combi.
    • Espiral helicoidal cónica recubierta de goma termoflexible.
    • Látigo de antena helicoidal de pequeño tamaño de ¼ λ .
    • Látigo fácilmente extraíble para su limpieza en lavadora de coches.
  • Antena GPS para instalaciones fijas..
    • Cobertura hemisférica completa.
    • Amplificador de alta ganancia y bajo ruido incorporado.
    • Polarización circular derecha (RHCP).
    • Tensión de alimentación de 5 V (3 V y 12 V disponibles bajo pedido).
    • Alimentación CC mediante conector RF.

Especificaciones

Eléctrico ES
Modelo GPS-C HX2/FQ
Frequencia Ajustable por corte entre : 144 - 175 MHz
Tipo De Antena Antena corta helicoidal de ¼ λ
Potencia Máx. De Entrada 10 W
Polarización Vertical
Impedancia 50 Ω
Ganancia (EIA RS-329-1) -3 dB
Mecánico ES
Materiales Espiral helicoidal cónica recubierta de
goma termoflexible
Latón cromado en negro
Color Negro
Altura Aprox. 130 mm
Peso Aprox. 0.034 kg
Montaje En soporte GPS-Combi
Antena de GPS
P1dB (Amplificador De GPS) Aprox. 7 dBm
Ganancia (GPS) 28 dBic en dirección axial (típ.)
Conexión(s) (GPS) FME(m) (macho para el GPS) +
FME(f) (hembra para la antena móvil)
Tipo De Antena (GPS) Antena activa plana
Figura De Ruido (Amplificador De GPS) < 1 dB (tip.)
Discriminación Polar Cruzada (GPS) > 10 dB (tip.)
Ganancia (Amplificador GPS) > 30 dB (tip.)
ROE (Amplificador De GPS) < 2.0:1
Gama De Temperatura De Funcionamiento (GPS) -35 °C to +75 °C
Selectividad (GPS) > 45 dB abajo a ± 45 MHz
Par De Instalación (GPS) 4 ± 0.5 Nm
Frecuencia (GPS) 1575 MHz
Peso (GPS) Aprox. 0.114 kg
Fuente De Alimentación (GPS) 5 ± 0.5 V DC (3 V resp. 12 V disponibles bajo pedido)
Consumo Actual (Amplificador GPS) Aprox. 25 mA
Dimensiones (GPS) Aprox. 30 x 89 mm
Espesor Máximo Del Techo (GPS) 2.5 mm
Color (GPS) Negro
Polarización (GPS) RHCP
Impedancia (GPS) 50 Ω
Materiales (GPS) Latón Cu-nite
Acero inoxidable
Termoplástico reforzado

Designaciones de pedido

Modelo Producto No.
GPS-C HX2/FQ 132000049

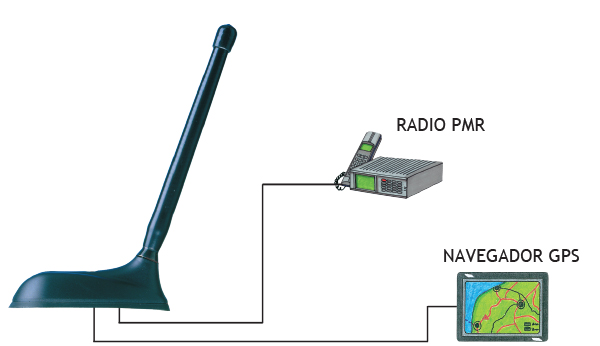

Diagrama de Conexión

GPS C HX 2 Connection Diagram ES

Instrucciones de Montaje

GPS C mounting instructions 2 ES

No utilice selladora en las juntas de goma u otros lugares.

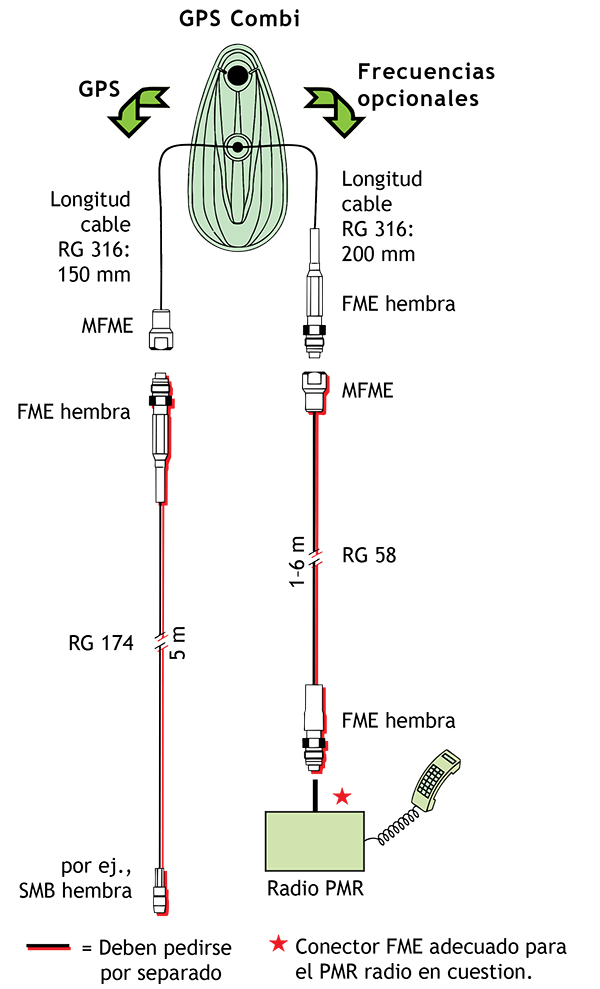

Montaje del Cable

GPS C HX 2Combi ES

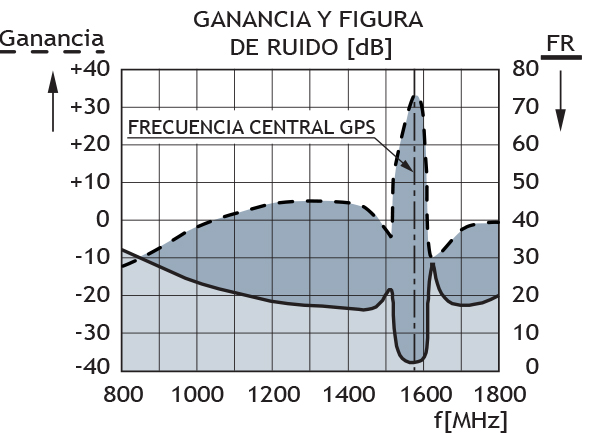

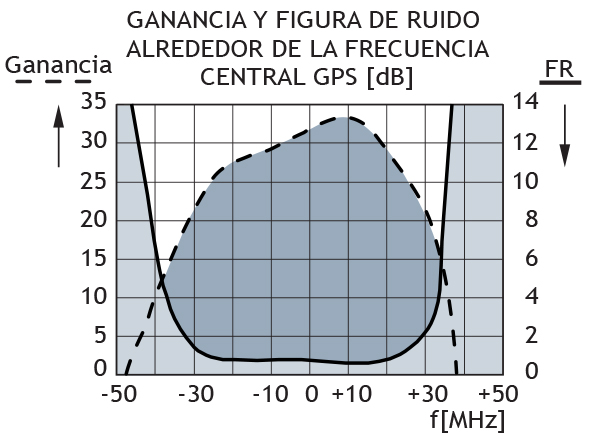

Curvas típicas de respuesta

GPS C resp kurve2 ES

GPS C resp kurve1 ES

Patrón de radiación Vertical

GPS C Vertical Radition pattern

Declaración de Conformidad UE y UK

Por la presente, Amphenol Procom declara que el tipo de producto GPS-C HX 2/FQ cumple con la directiva 2014/53/EU de la UE y
el Reglamento de equipos de radio del UK de 2017 (S.I.2017 No. 1206).El texto completo de la Declaración de Conformidad está disponible en:

https://amphenolprocom.com/images/shop/catalog/pdf-for-catalouges/Declaration-of-Conformity-GPS-C-1.pdf
